Отношение глубины сверления к диаметру металлизированного отверстия

При несквозном сверлении (контактное сверление на глубину), главный параметр, указывающий на возможность нанести металлизацию на стенки отверстия и обеспечить надежный контакт с внутренним слоем — отношение глубины сверления к диаметру металлизированного отверстия.

Минимальный диаметр металлизированного отверстия

  • При H/D <=0,75 возможно изготовление ПП

  • При 0,75 < H/D < 0,80 требуется согласование с технологией изготовления ПП

  • При H/D >=0,80 изготовить, обеспечив все требования стандартов, невозможно

  • D — диаметр отверстия, мм

  • G — сумма всех толщин (диэлектрик базового материала, препреги и фольга), мм

  • Z — расстояние до ближайшего неподключенного слоя должно быть не менее 50 мкм для отверстий диаметром 0.20 мм; и не менее 100 мкм для отверстий диаметром более 0.20 мм

  • Максимальный диаметр отверстия для сверления на глубину – 0.70 мм

  • K = D * 0,233; H = G + K

Подробнее об этом термине вы можете прочитать на странице Рекомендации к элементам конструкции по ссылке.

Термины технологических возможностей

Значения параметра на нашем производстве для уровней производства “Стандартный” и “Продвинутый” можно найти в таблице Технологические возможности производства.
Обратите внимание на связанные ошибки проектирования и рекомендации по исправлению.

Связанные термины

  • Гарантийный поясок

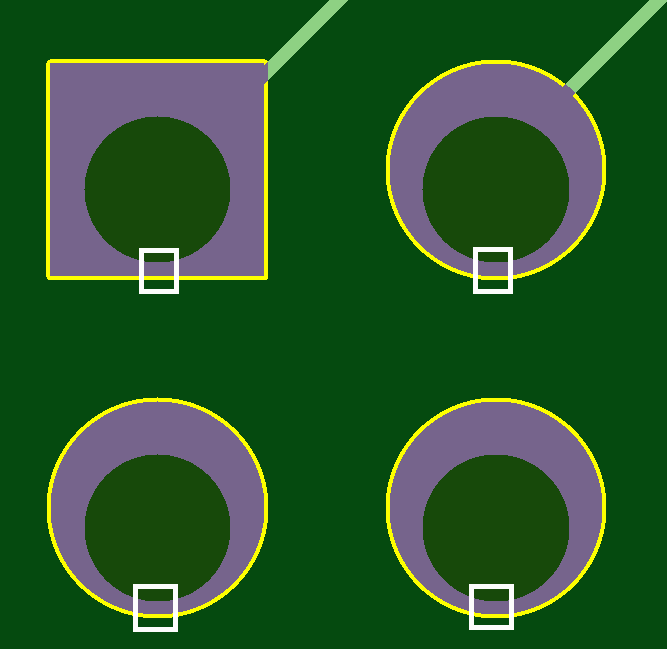

    Гарантийный поясок —  это минимально допустимая ширина контактной площадки отверстия печатной платы в узком месте. Гарантированный (или гарантийный) поясок является одним из наиболее важных параметров среди геометрических параметров топологии.

    При изготовлении печатных плат с металлизированными отверстиями наличие этого пояска необходимо для обеспечения качественного электрического контакта гальванически осажденной меди в отверстии с медной фольгой на наружных и внутренних слоях печатной платы.

    Чем выше точность совмещения слоев при фотолитографии и чем выше точность позиционирования при операциях сверления, тем меньше по размеру можно сделать  контактную площадку вокруг отверстия.

    Выход отверстия за пределы контактной площадки считается браком при изготовлении печатных плат. ГОСТ Р 55693-2013 позволяет в отдельных случаях изготовленные с такими отклонениями платы  не считать браком.

    Однако  такой дефект очень сильно влияет на надежность переходного отверстия и может привести к отказу при термических или механических нагрузках на печатную плату, которые возникают, например, при монтаже элементов на плату или при эксплуатации в жестких условиях.
