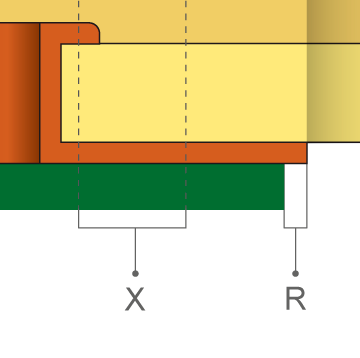

Отступ элементов топологии от фрезеруемых контуров на внешних слоях \Отступ элементов топологии от края печатной платы на внешних слоях при скрайбировании
S Отступ элементов топологии от фрезеруемых контуров на внешних слоях \Отступ элементов топологии от края печатной платы на внешних слоях при скрайбировании
Недостаточный отступ может привести как к обрыву (отрыву) проводников, так и к задирам при фрезеровании и скрайбировании.
Значения параметра на нашем производстве для уровней производства “Стандартный” и “Продвинутый” можно найти в таблице Технологические возможности производства.
Обратите внимание на связанные ошибки проектирования и рекомендации по исправлению.

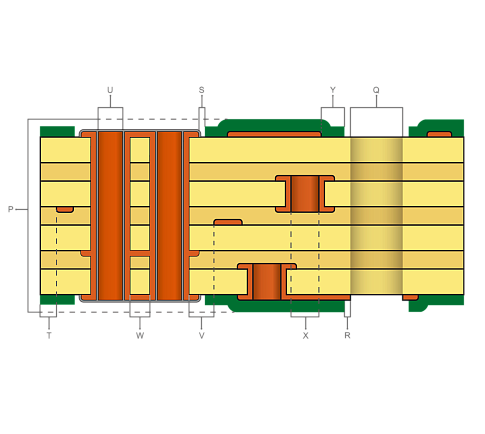

Все термины, обозначенные буквами на общем рисунке можно посмотреть на отдельной
странице по ссылке.
Связаные ошибки проектирования
Отступ от края
Отступ топологии до контура печатной платы меньше допустимого. Требуемый отступ не менее 250мкм…
