Несквозные переходные отверстия с контролем глубины сверления

Несквозные переходные отверстия с контролем глубины сверления (Controlled Depth Drilling, CDD)

Это вид отверстий с внешних слоев на внутренние, выполняемых в общем цикле сверления со сквозными отверстиями, но специальным инструментом.  Технологическая операция сверление с контролем глубины позволяет делать глухие отверстия, пины для фиксации, отверстия более мелкого диаметра для частичного рассверливания и т.д

На специализированных станках с ЧПУ в плате сверлятся отверстия с контролем глубины.

Что учесть при проектировании и как заказать?

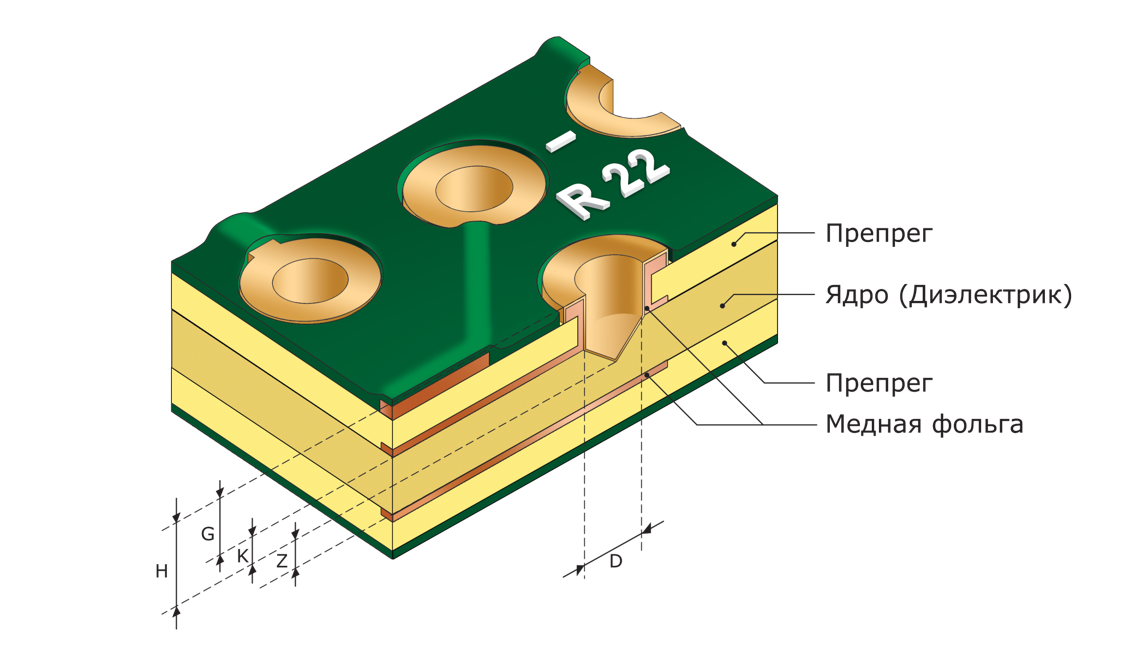

K = D * 0,134; H = G + K

D — диаметр сверла, мм

G — сумма всех толщин (диэлектрик базового материала, препреги и фольга), мм

Z — расстояние до ближайшего неподключенного слоя должно быть не менее 50 мкм для отверстий диаметром 0.20 мм и 0.25 мм; и не менее 100 мкм для отверстий диаметром более 0.25 мм

Максимальный диаметр отверстия для сверления на глубину – 0.70 мм

При H/D <= 0,75 возможно изготовление печатной платы

При 0,75 <= H/D < 0,80 требуется согласование с технологией изготовления печатной платы

При H/D >= 0,80 изготовить печатную плату, обеспечив все требования стандартов, невозможно.
