Экспорт из Lithium ECAD
1. Откройте редактор печатных плат.

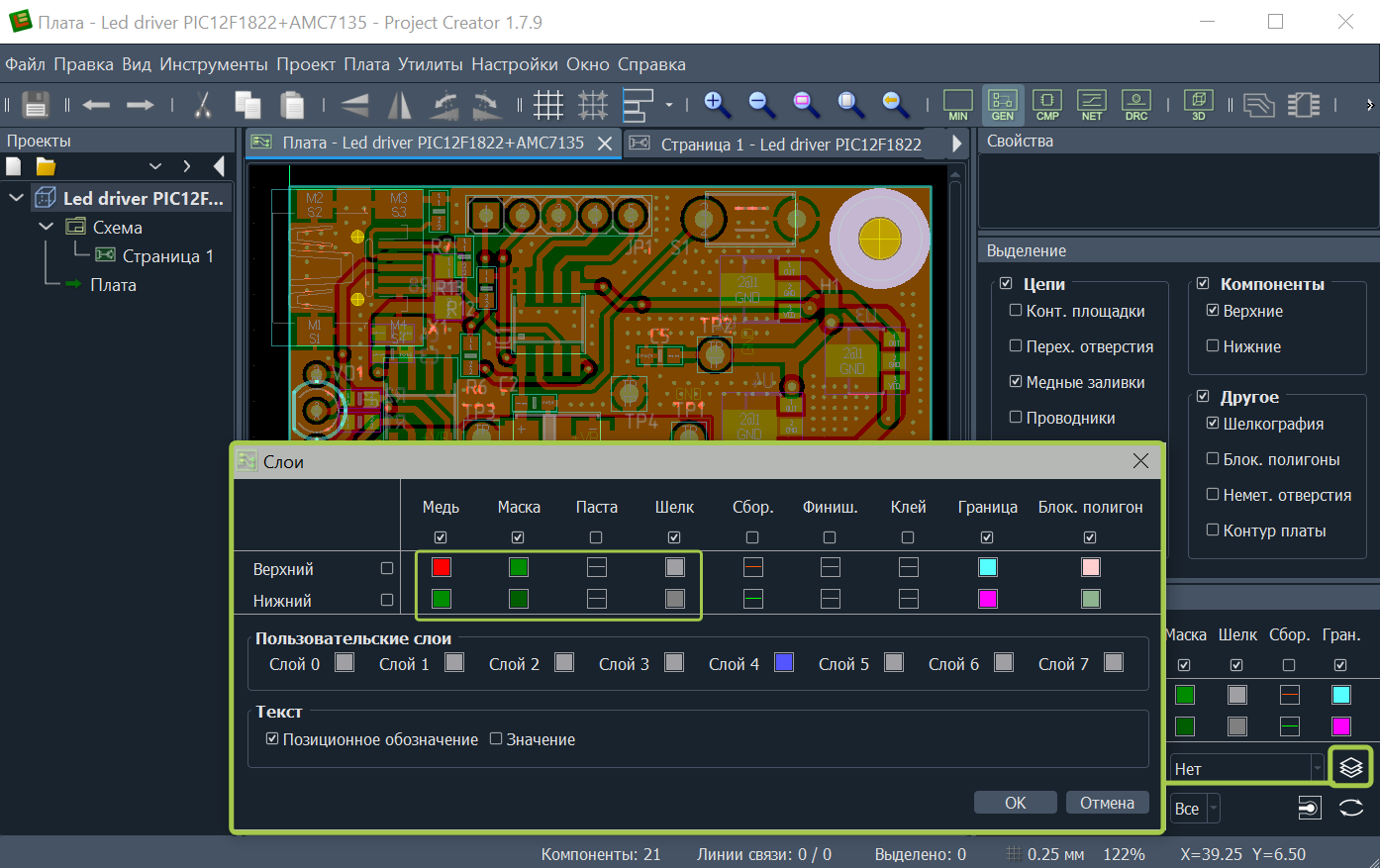

2. Убедитесь, что включены все необходимые слои для экспорта. При наведении на флажок появится всплывающая подсказка с описанием слоя.
![](/upload/lithium/2.png)

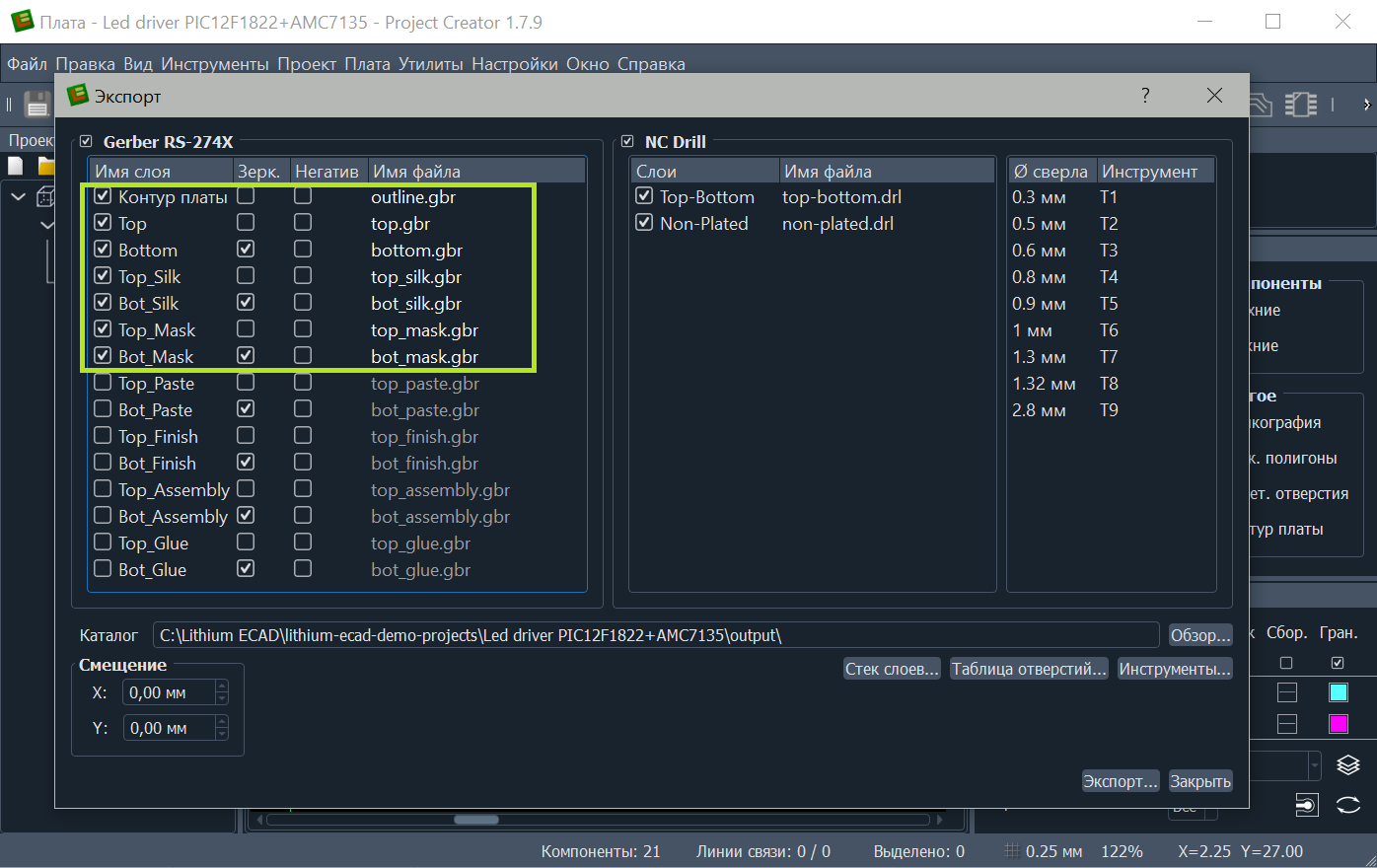

3. Выберите в меню Файл->Экспорт
![](/upload/lithium/3.png)
4. В левой части окна показаны слои платы, отметьте флажками те, которые необходимо экспортировать. Укажите опции "Зеркально" и "Негатив" для каждого слоя при необходимости. Убедитесь, что установлен общий флажок слева от надписи "Gerber RS-274X".

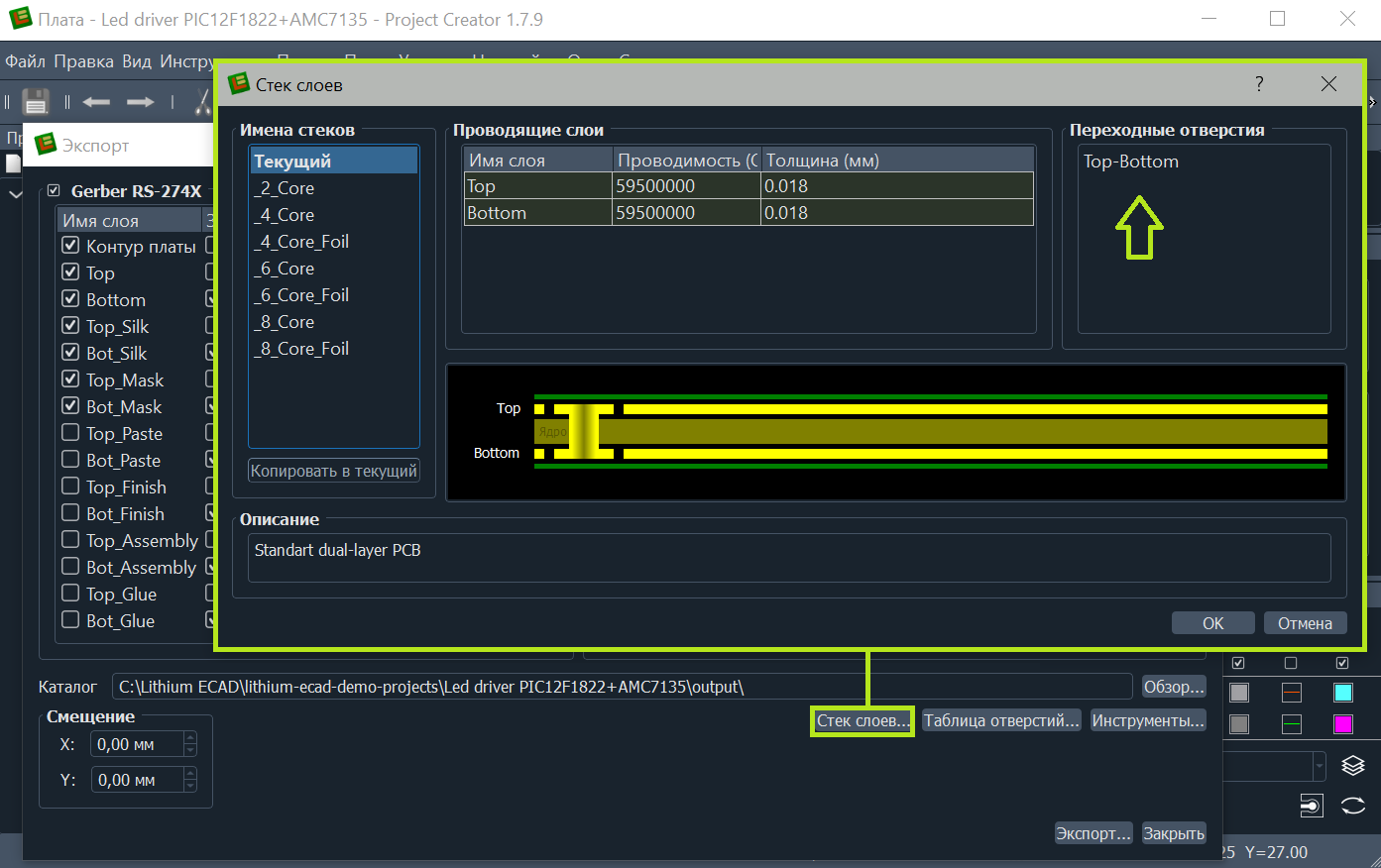

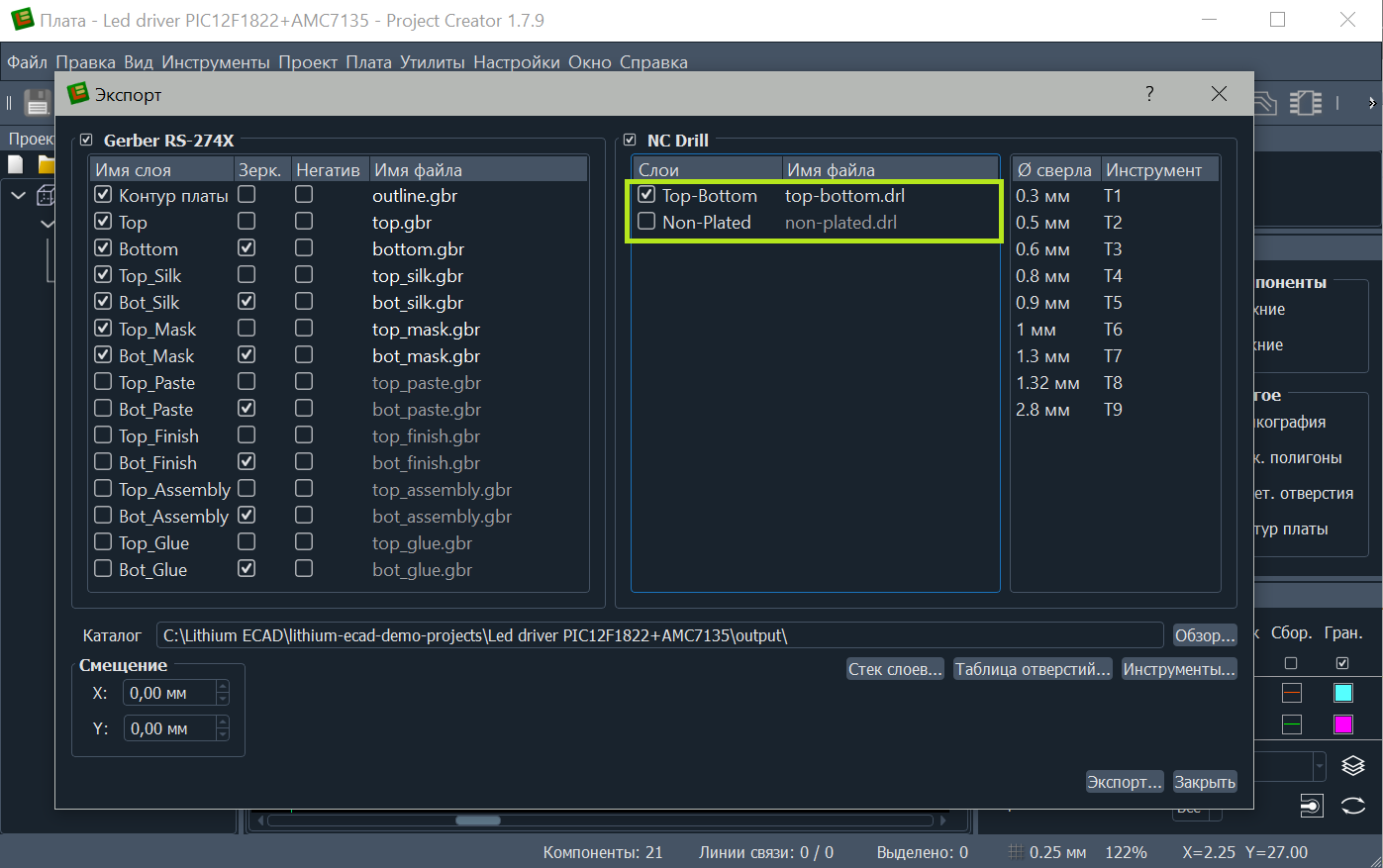

5. В правой части окна выберите файлы сверловки. Они соответствуют набору переходных отверстий, который задается в стеке слоев платы. Убедитесь, что установлен общий флажок слева от надписи "NC Drill". Неметаллизированные отверстия экспортируются в отдельный файл. Если они отсутствуют в плате, флажок со слоя Non-Plated следует снять.
![](/upload/lithium/5.png)
![](/upload/lithium/4.png)

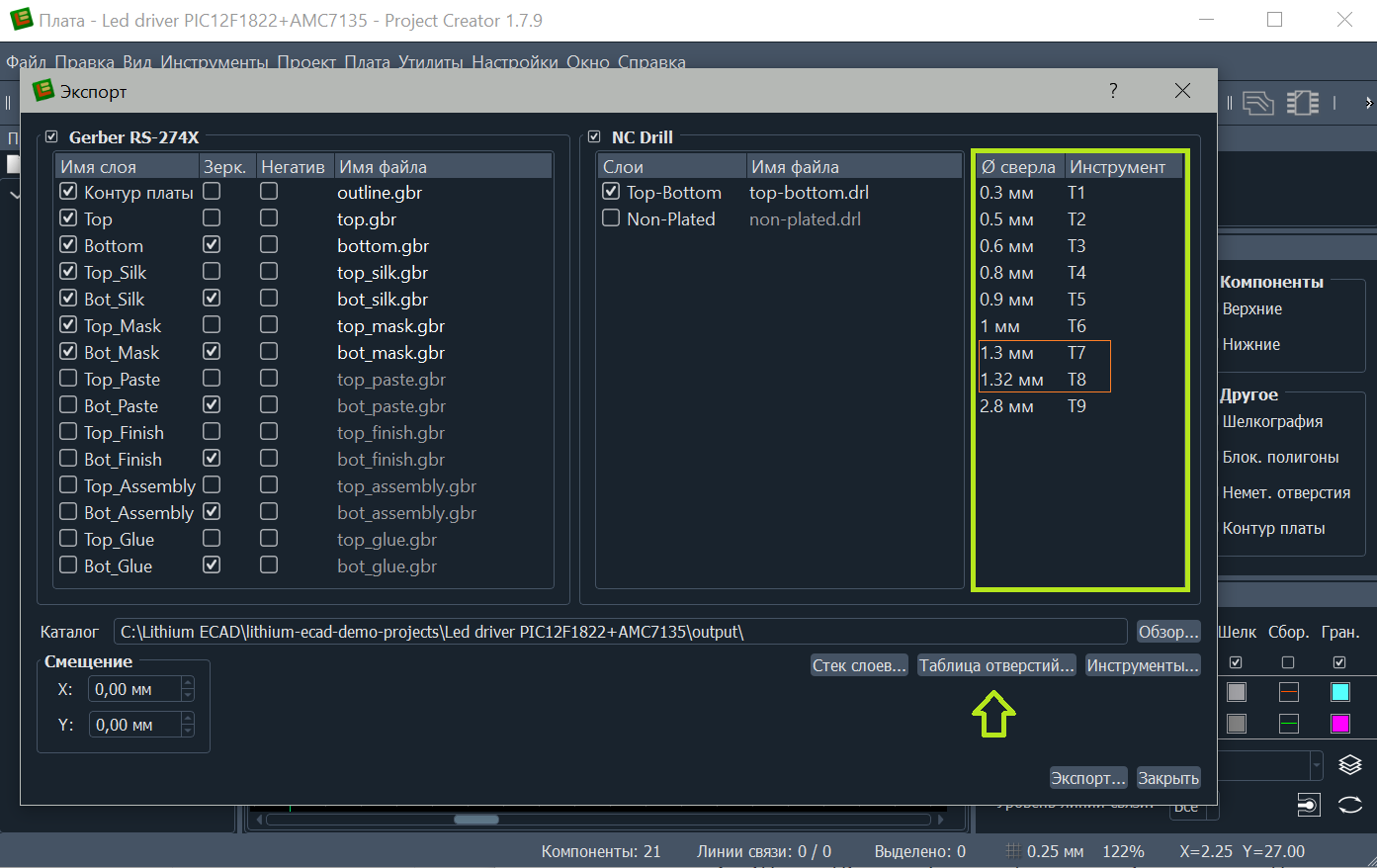

6. Проверьте диаметры сверл и назначенные им инструменты. Если присутствуют близкие по диаметру отверстия, например 1.3 мм и 1.32 мм, то их можно объединить в Таблице отверстий.
![](/upload/lithium/6.png)

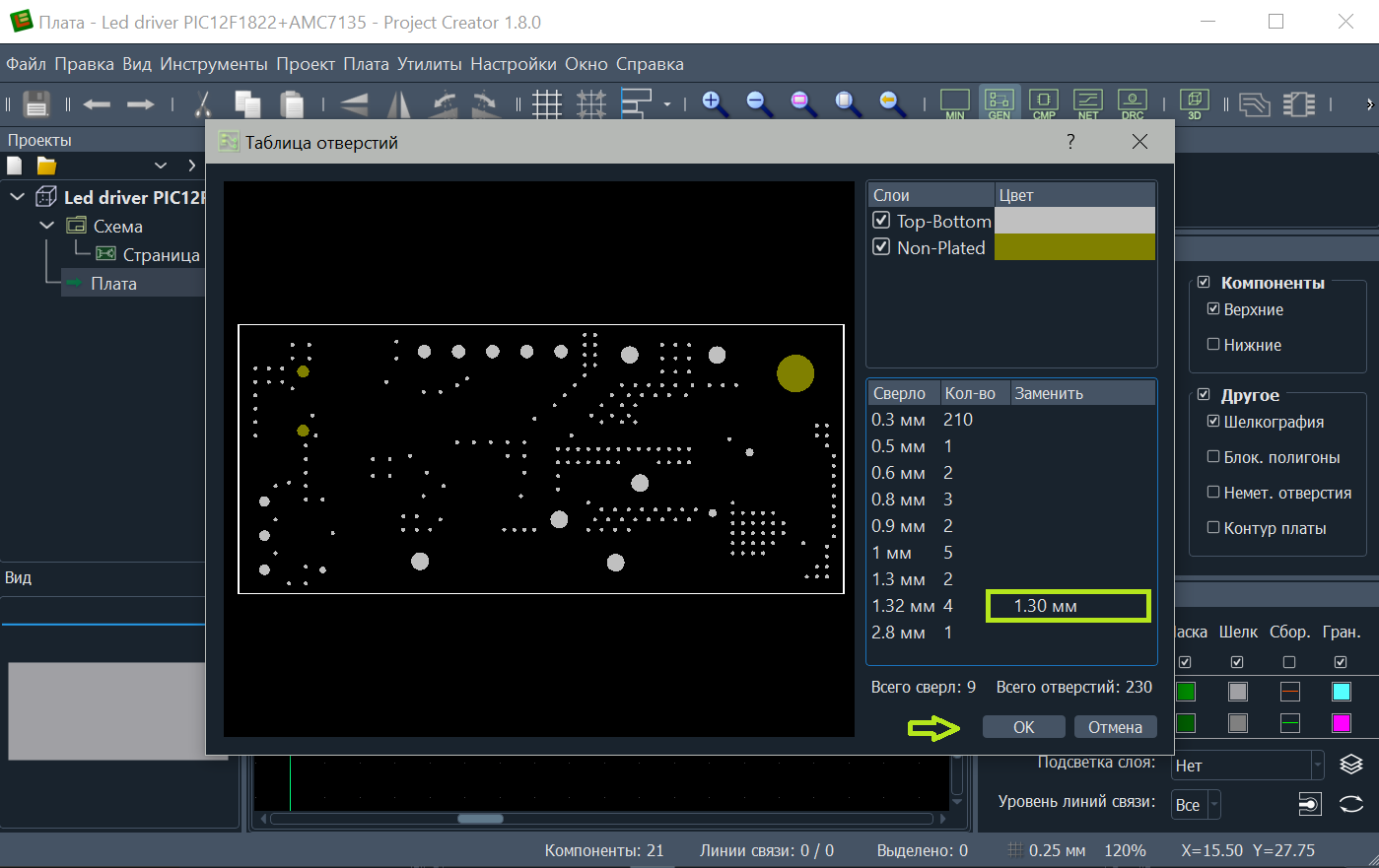

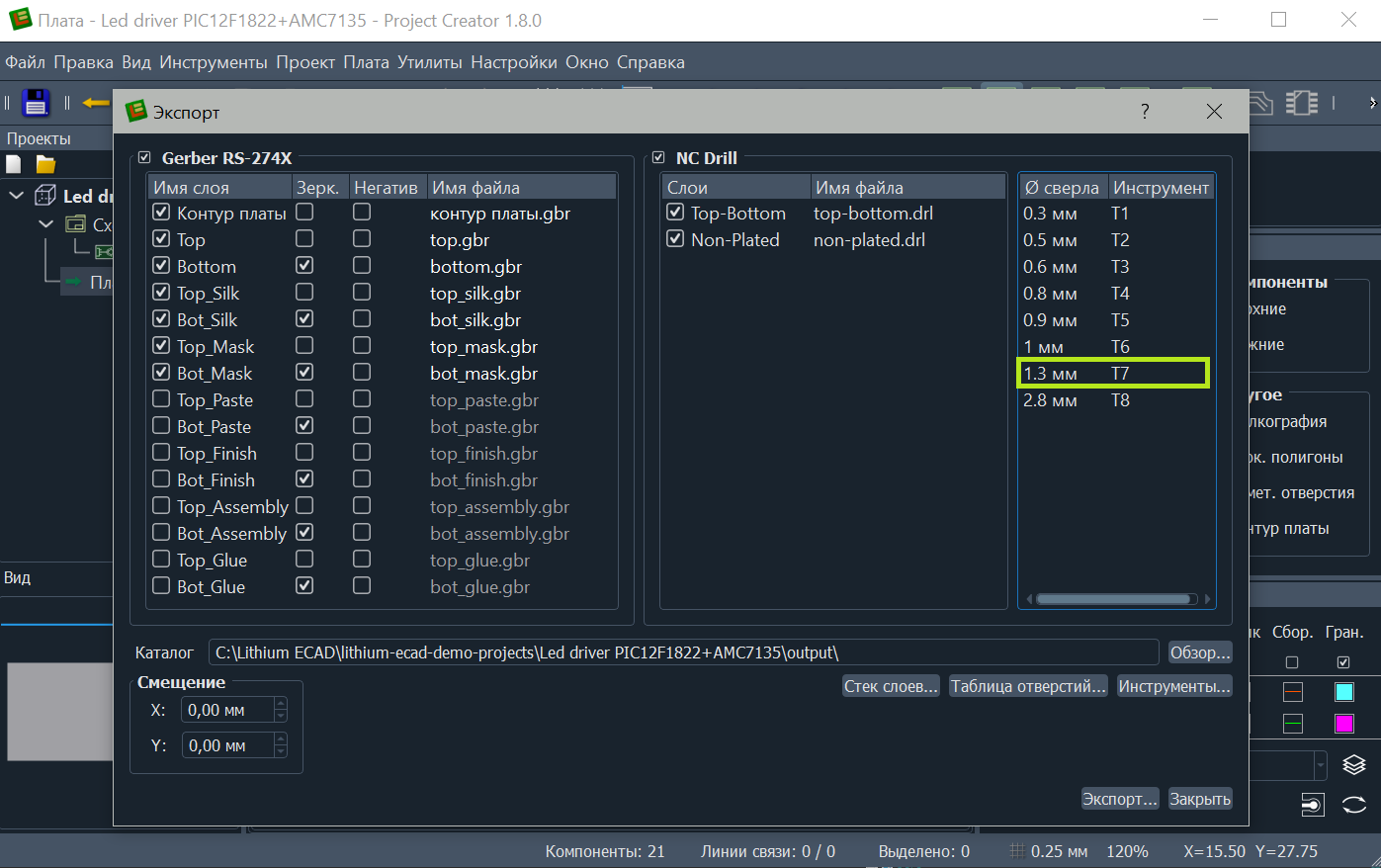

7. Дважды нажмите ЛКМ в поле "Заменить" таблицы и введите новое значение диаметра отверстия. После чего нажмите ОК.
![](/upload/lithium/9.png)
![](/upload/lithium/7.png)
![](/upload/lithium/8.png)

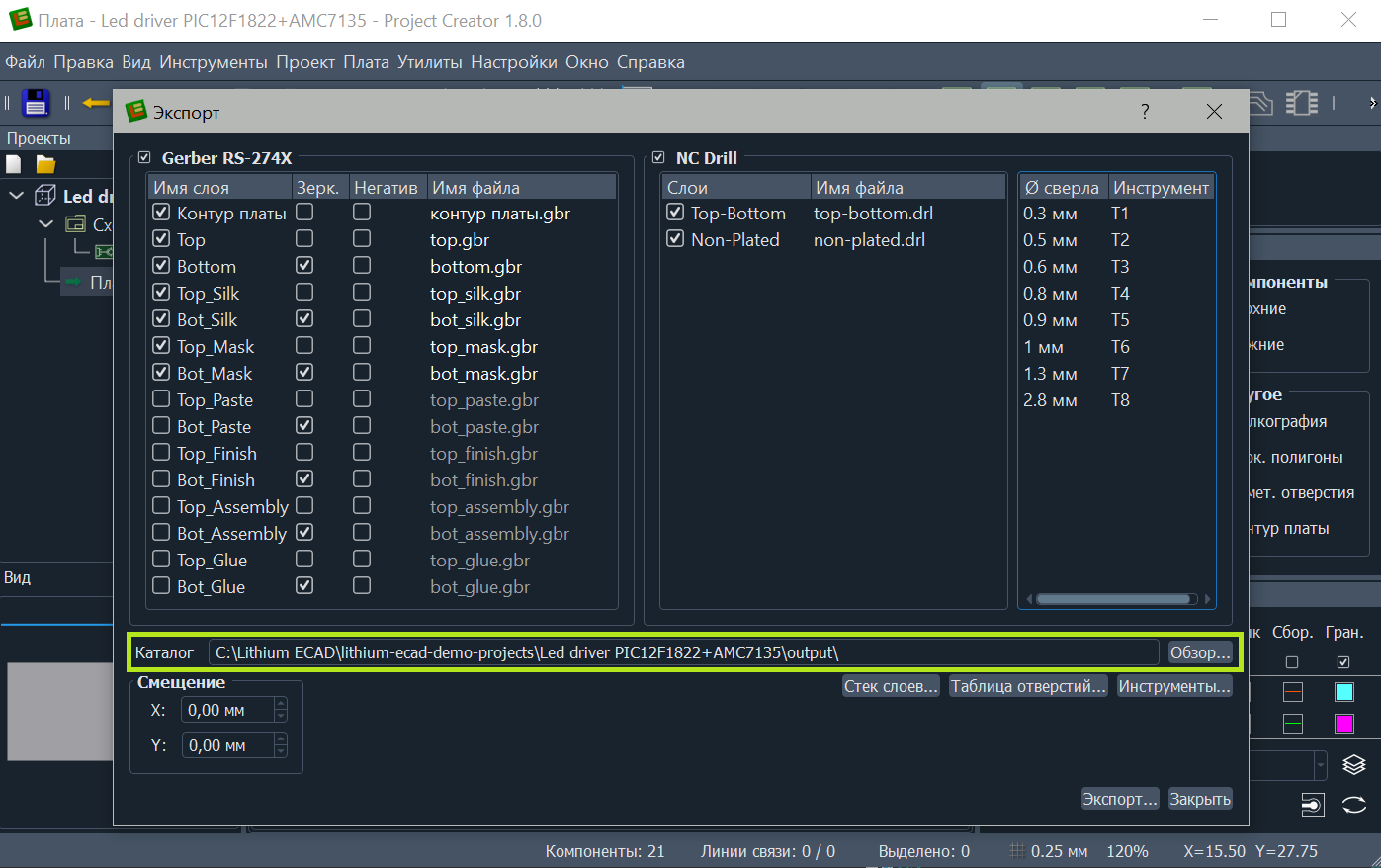

8. Укажите каталог, куда следует сохранять файлы. По умолчанию задан каталог с проектом.
![](/upload/lithium/10.png)
9. При необходимости укажите смещение. Оно будет применено для всех экспортируемых файлов.
10. Нажмите кнопку "Экспорт".
