Инструкции по экспорту Gerber-данных
Экспорт из Sprint-Layout
Впервые приступая к проектированию в программе Sprint-Layout, обязательно ознакомьтесь с назначением слоев.
Рис. 1. Слои платы
Далее приведем содержание без купюр.
В программе предусмотрена возможность использования 7 слоев. На экране они отображаются в виде полупрозрачных рисунков.
Расположение слоев
- Сторона платы М1 – медное покрытие верхнего слоя.
- Сторона платы К1 – компоненты, размещенные на верхнем слое.
- Сторона платы М 2 – медное покрытие нижнего слоя
- Сторона платы К 2 – компоненты, размещенные на нижнем слое
- Ф – слой для создания принципиальной схемы или сложного контура платы
- B1 -внутренний слой 1 (только для многослойной платы)
- B2 -внутренний слой 2 (только для многослойной платы)
Верхняя и нижняя стороны имеют по два слоя – для создания проводников и для установки компонентов.
Следует обратить внимание
- Сторона платы 1 - верх платы.
- Сторона платы 2 - низ платы.
- Устанавливать элементы следует, как будто плата прозрачна.
- Компоненты и тексты на нижней стороне платы (сторона 2) должны быть зеркальны (по умолчанию программа их так и ставит).
В нижней части экрана можно выбирать активность и видимость слоев
Рис. 2. Характеристика слоев
Кнопки М1, К1, М2, К2, В1, В2 и Ф переключают соответствующие видимые/невидимые слои. Текущий активный слой всегда видим.
Кнопки с установкой точки выбирают активный слой.
Щелчком левой кнопки мышки по значку «?» вызывается информация о слоях:

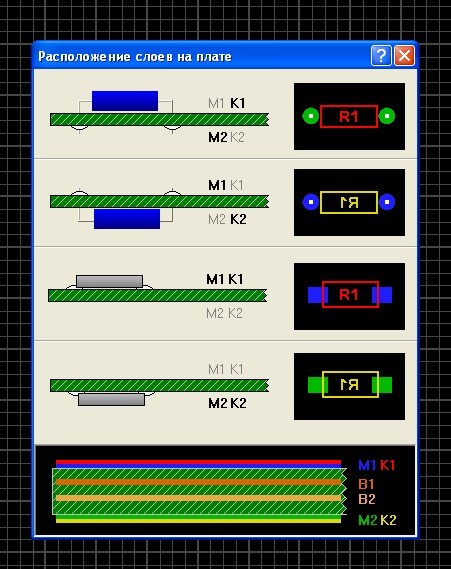

Рис. 3. Назначение и цвета слоев
Для экспорта Gerber-файлов необходимо войти в меню экспорта:

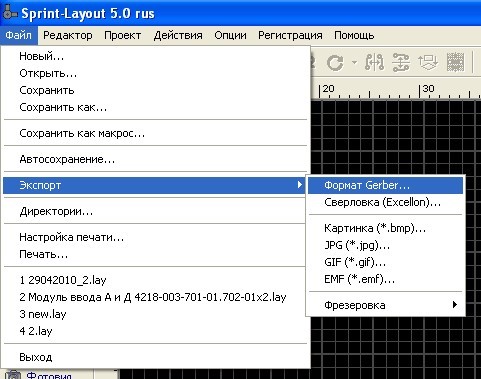

Рис.4. Меню экспорта Gerber файлов
Далее необходимо последовательно экспортировать необходимые для изготовления печатной платы слои:

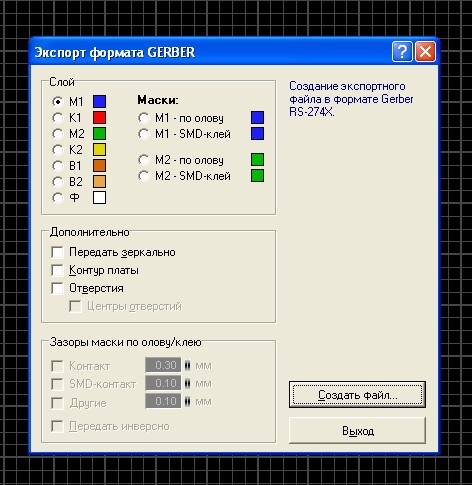

Рис. 5. Меню Экспорт формата Gerber
При экспорте нижних слоев 0.10 (M2, K2 и B2) необходимо снять галочку в поле «Дополнительно» «Передавать зеркально».
При экспорте одного из слоев печатной платы необходимо включить «контур платы» (поставить галочку).
Перед экспортом масочных слоев «зазор маски по олову/клею» необходимо выставить 0,1 мм для всех параметров.

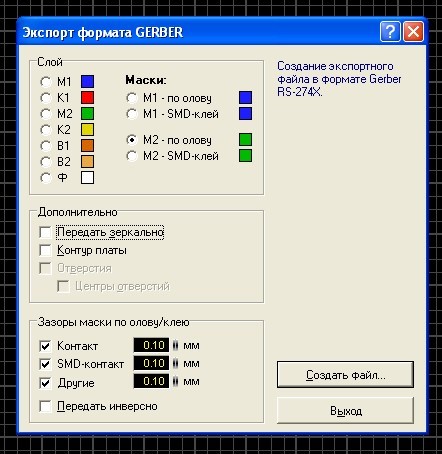

Рис. 6. Меню Экспорт формата Gerber. Зазор
Для экспорта программы сверления:

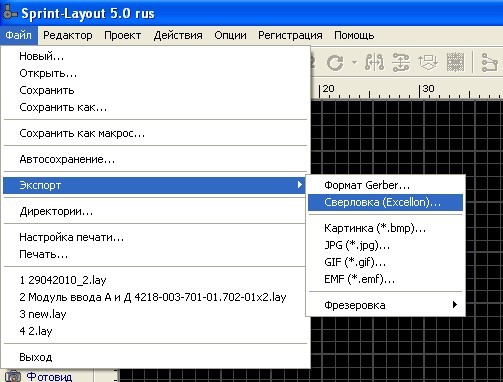

Рис. 7. Экспорт программы сверления
Все типы отверстий (простые и с металлизацией) передаются одним файлом. Поле «Координаты» необходимо заполнить так, как показано на рисунке. «Единицы измерения» значения не имеют.

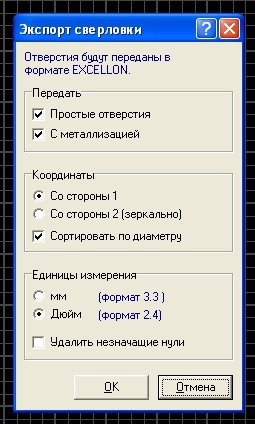

Рис. 8. Меню Экспорт сверловки
