Стеклотекстолиты

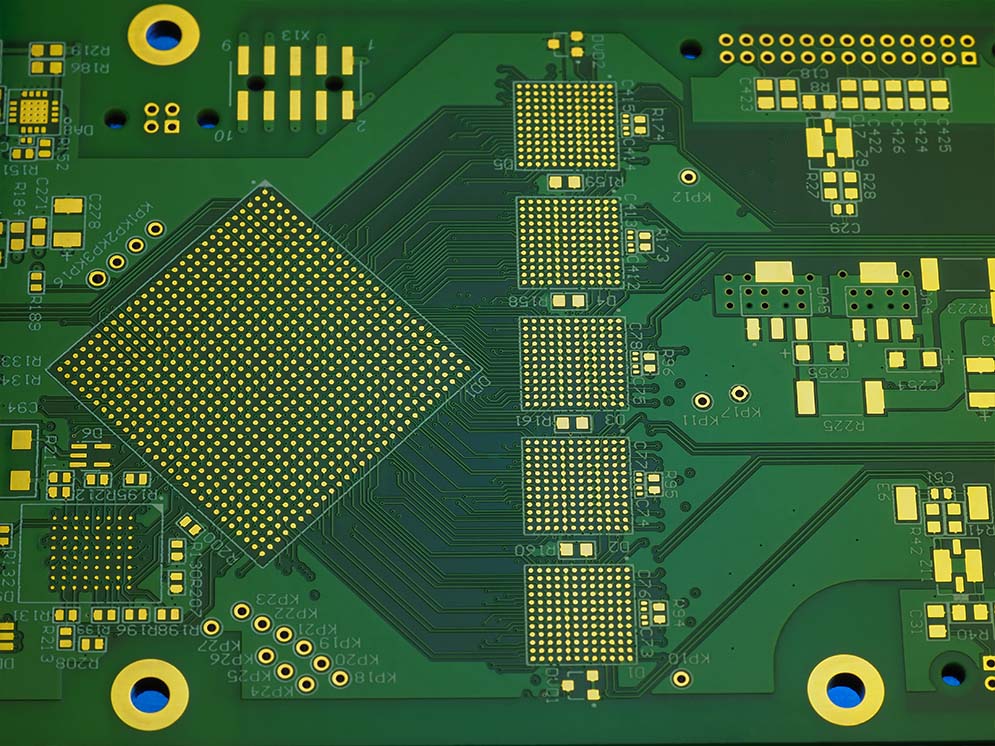

Материалы для стандартных односторонних и двусторонних и многослойных печатных плат (МПП типовые и МПП нетиповые сборки).

Фольгированный стеклотекстолит FR4 с температурой стеклования 135ºС, 150ºС и 170ºС является наиболее распространенным материалом для производства односторонних, двухсторонних, а также многослойных печатных плат. Толщина стеклотекстолита обычно варьируется от 0,1 до 3,0 мм.



Достоинства FR4: хорошие диэлектрические свойства, стабильность характеристик и размеров, высокая устойчивость к воздействию неблагоприятных климатических условий.

Доступно для оформления на нашем производстве: используется для двуслойных и однослойных печатных плат. Основные характеристики приведены в таблице Технологические возможности производства.

Спецификация: FR4 (Tg135)

Технологические возможности производства и наличие материалов в Резонит: FR4 (Tg135)

Параметры материала:

FR4 TG 135 IPC Типовое
Толщина материала от 0,5 до 3,0 мм
Температура стеклования (Tg, °C)
Glass transition 		> 130 135
Диэлектрическая постоянная (DK @ 1 ГГц)
Dielectric Constant\Permittivity 		< 5,4 4,58
Температурный коэффициент расширения по оси Z (мкм/м•°C) Ниже Tg 70
Выше Tg 280 		58
286
Температура деструкции (TD, °C) - 305
Тангес угла потерь < 0,035 0,022
Пробой диэлектрика (kV)
Dielectric Breakdown 		> 40 69
Армирование Тканое стекловолокно
Связующее вещество Основное - эпоксидная смола
Дополнительное 1 - Универсальная эпоксидная смола (Multifunctional epoxy)
Дополнительное 2 - Модифицированная эпоксидная смола или неэпоксидная
Негорючая добавка Бромсодержащие добавки, соответствующие требованиям RoHS
Наполнители ( > 5%) Содержит неорганические наполнители
Ссылка на ID UL/ANSI: FR-4/99
Температура стеклования (Тg)
UL Max. Operating Temp 		130°C минимум

Общее описание: Фольгированный стеклотекстолит FR4 с температурой стеклования 135ºС является наиболее распространенным материалом для производства односторонних и двухсторонних печатных плат широкого применения.

Достоинства FR4:

  • хорошие диэлектрические свойства
  • стабильность характеристик и размеров
  • высокая устойчивость к воздействию неблагоприятных климатических условий

Соответствие стандартам: IPC-4101/21

Справочная информация:

  • Подходит для свинцовой пайки
  • Допустимые виды мехобработки – скрайбирование / фрезерование
  • Адгезия паяльной маски к материалу – нормальная

Доступно для оформления на нашем производстве: используются для производства в следующих видах печатных плат - Многослойные печатные платы типовые сборки, Многослойные печатные платы нетиповые сборки. Не используется при производстве Гибко-жестких печатных плат. Продвинутый уровень технологий.

Технологические возможности производства и наличие материалов в Резонит: FR4 (Tg150)

Спецификация: FR4 (Tg150)

Параметры материала:

FR4 TG 150 IPC Типовое
Толщина материала от 0,1 до 1,1
Температура стеклования (Tg, °C)
Glass transition 		> 150 150
Диэлектрическая постоянная (DK @ 1 ГГц)
Dielectric Constant\Permittivity 		< 5,4 4,6 и 4,8
Температурный коэффициент расширения по оси Z (мкм/м•°C) Ниже Tg 70
Выше Tg 280 		58
286
Температура деструкции (TD, °C) 340 346
Тангес угла потерь < 0,035 0,022
Пробой диэлектрика (kV)
Dielectric Breakdown 		> 40 69
Армирование Тканое стекловолокно
Связующее вещество Основное - эпоксидная смола
Дополнительное 1 - Универсальная эпоксидная смола (Multifunctional epoxy)
Дополнительное 2 - Модифицированная эпоксидная смола или неэпоксидная
Негорючая добавка Бромсодержащие добавки, соответствующие требованиям RoHS
Наполнители ( > 5%) Содержит неорганические наполнители
Ссылка на ID UL/ANSI: FR-4/99
Температура стеклования (Тg)
UL Max. Operating Temp 		150°C минимум

Область применения: материалы с повышенной Tg в основном используются во всех многослойных печатных платах для автомобильной промышленности, прецизионных приборов для промышленного контроля и во многих других областях, где необходимы многослойные печатные платы.

Общее описание: повышенное значение Tg, хорошие показатели термостойкости, влагостойкости, химической стойкости, стабильности и других характеристик печатных плат.

Достоинства FR4:

  • Бессвинцовый DSC Tg> 150 ℃
  • Отличная термическая надежность
  • Отличная производительность
  • Устойчивость к высоким температурам
  • Стойкость к расслаиванию
  • Низкое тепловое расширение
  • Механическая и химическая стойкость к теплу и влаге
  • Низкий Z-CTE
  • Защита от CAF

Соответствие стандартам: IPC-4101/99

Справочная информация:

  • Подходит для свинцовой пайки / бессвинцовой
  • Допустимые виды мехобработки – скрайбирование / фрезерование
  • Адгезия паяльной маски к материалу – нормальная
  • Рекомендованные препреги - FR4 106 0,051; FR4 1080 0,076; FR4 2116 0,127; FR4 7628 0,193

Доступно для оформления на нашем производстве:  Односторонние и двусторонние печатные платы, Многослойные печатные платы типовые сборки, Многослойные печатные платы нетиповые сборки, Гибко-жесткие печатные платы. Для всех уровней технологий.

Технологические возможности производства и наличие материалов в Резонит: FR4 (Tg170)

Область применения: применяется в сложных многослойных печатных платах с повышенной температурой эксплуатации.

Спецификация:  FR4 (Tg170)

Параметры материала:

FR4 TG 170 IPC Типовое
Толщина материала от 0,1 до 1,4
Температура стеклования (Tg, °C)
Glass transition 		> 170 174,5
Диэлектрическая постоянная (DK @ 1 ГГц)
Dielectric Constant\Permittivity 		< 5,4 4,8-5,0
Температурный коэффициент расширения по оси Z (мкм/м•°C) Ниже Tg 70
Выше Tg 280 		49
208
Температура деструкции (TD, °C) 340 350
Тангес угла потерь < 0,035 0,017
Пробой диэлектрика (kV)
Dielectric Breakdown 		> 40 60
Армирование Тканое стекловолокно
Связующее вещество Основное - эпоксидная смола
Дополнительное 1 - Универсальная эпоксидная смола (Multifunctional epoxy)
Дополнительное 2 - Модифицированная эпоксидная смола или неэпоксидная
Негорючая добавка Бромсодержащие добавки, соответствующие требованиям RoHS
Наполнители ( > 5%) Содержит неорганические наполнители
Ссылка на ID UL/ANSI: FR-4/99
Температура стеклования (Тg)
UL Max. Operating Temp 		170°C минимум

Общее описание: фольгированный стеклотекстолит FR4 с температурой стеклования 170ºС на основе модифицированной смолы.

Достоинства FR4:

  • Стабильность характеристик диэлектрической проницаемости
  • Высокостабильный и надежный материал
  • Отлично подходит для бессвинцовой пайки
  • Высокая термостойкость
  • Температурная стабильность
  • Влагоустойчивость
  • Бессвинцовый DSC Tg> 170 ℃
  • Отличная термическая надежность
  • Низкий Z-CTE
  • Защита от CAF

Соответствие стандартам: IPC-4101/126

Справочная информация:

  • Подходит для свинцовой / бессвинцовой пайки
  • Допустимые виды мехобработки – скрайбирование / фрезерование
  • Адгезия паяльной маски к материалу – нормальная
  • Рекомендованные препреги: FR4_HiTg170 106 - 0,05мм; FR4_HiTg170 1080 - 0,069мм; FR4_HiTg170 2116 - 0,125мм; FR4_HiTg170 7628 - 0,190мм
