Масочный мостик (Solder Mask Bridge) 1

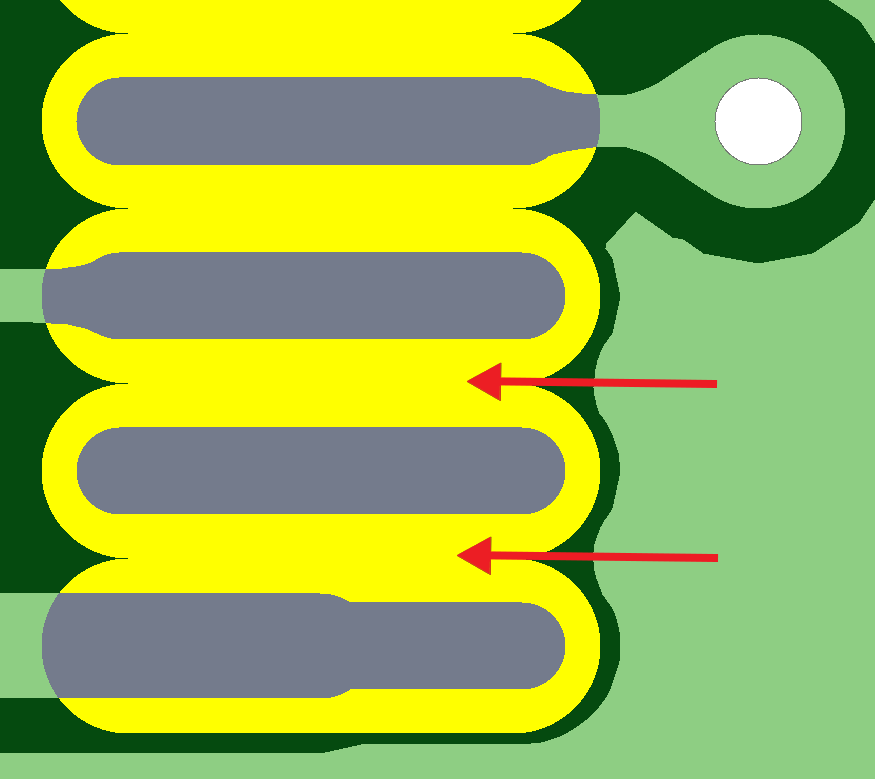

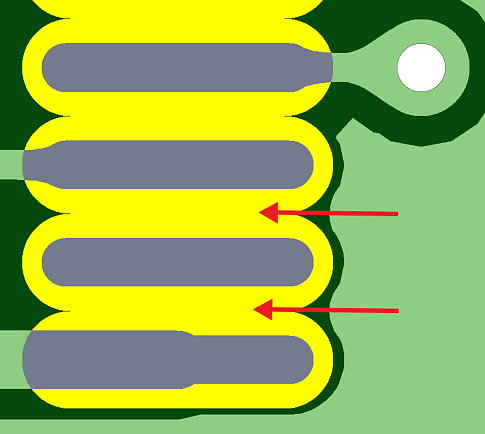

Ширина масочного мостика между площадками в одной цепи минимальна. Изготовление ВОЗМОЖНО в интервале от 100мкм до 150мкм с повышающим коэффициентом, но только при условии использования специальной зеленой матовой маски (LDI Solder Mask). Без доработки проекта в интервале менее 100мкм сохранение мостика НЕВОЗМОЖНО! Коррекция поможет исправить ситуацию или при подготовке к производству мостик будет принудительно разорван. Если этого не сделать, мостик может перетравиться и при монтаже SMD компонентов часть пасты может перетечь в отверстие, ухудшив при этом паяное соединение.
