Вскрытие маски (Solder Mask Swell) на неметаллизированном отверстии 1

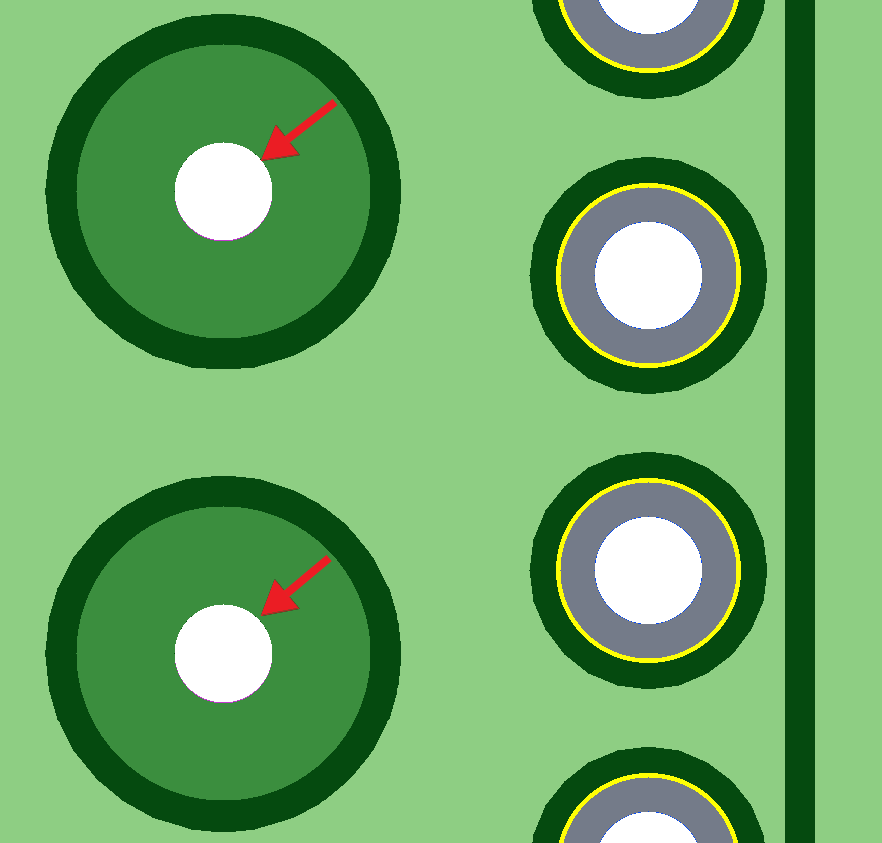

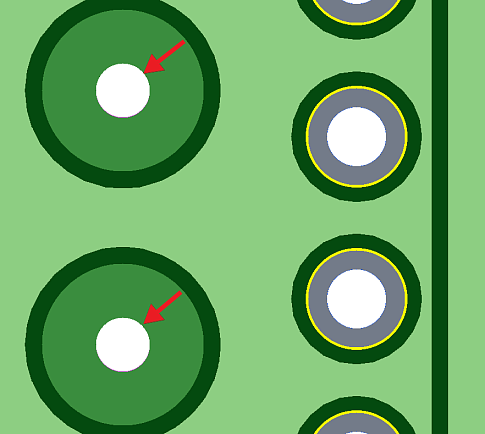

Размер окна в паяльной маске на неметаллизированном отверстии меньше или одинаков с диаметром отверстия. Возможно попадание паяльной маски внутрь отверстия и образование внутри стакана наплыва, что может затруднить собираемость изделия.
Тема:
Проверка маски
Похожие ошибки проектирования
Вскрытие маски (Solder Mask Swell) на неметаллизированном отверстии 2
Неметаллизированное отверстие не открыто от паяльной маски, или размер окна в паяльной маске…
Тема:
Проверка маски
Вскрытие маски (Solder Mask Swell) площадки SMD 1
Недостаточное отторжение паяльной маски от площадки SMD, расположенной в полигоне. Возможно…
Тема:
Проверка маски
Вскрытие маски (Solder Mask Swell) реперного знака (Fiduсial)
Недостаточное отторжение паяльной маски от реперного знака. Оптика SMD установщика может не…
Тема:
Проверка маски
