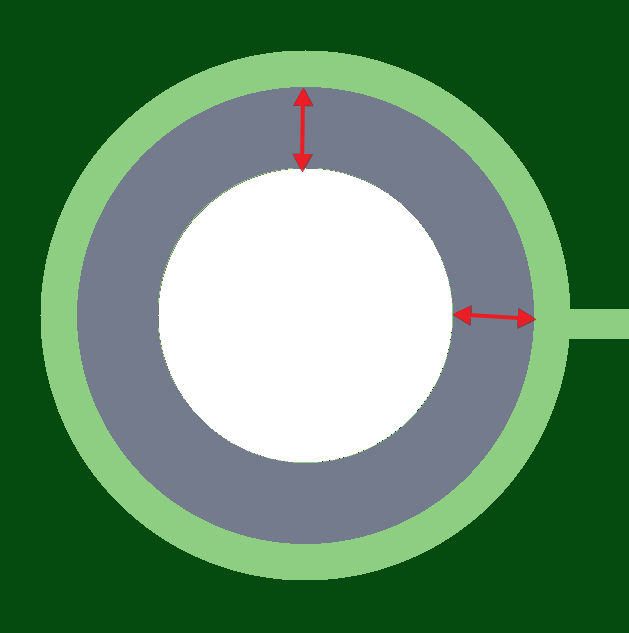

Вскрытие маски (Solder Mask Swell) на переходном отверстии
Недостаточное отторжение паяльной маски (Solder Mask Swell) от площадки переходного отверстия. Изготовление ВОЗМОЖНО, но с повышающим коэффициентом. Без доработки проекта изготовление НЕВОЗМОЖНО, т.к.при смещении слоя маски возможно частичное закрытие контактной площадки паяльной маской.
Тема:
Проверка маски
