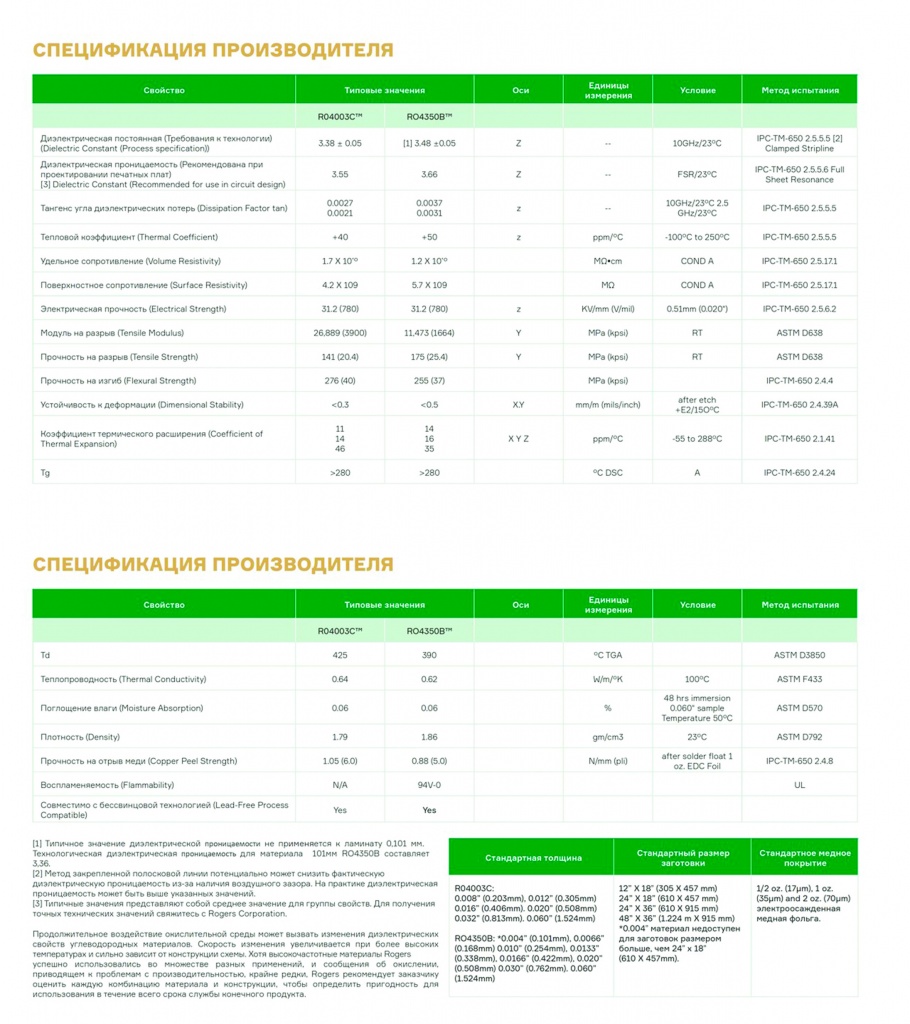

С чем связаны разные значения диэлектрической проницаемости? Одна - нормированная, другая для использования в своём дизайне. Что они учитывают\не учитывают?
Нормированная говорит о случае, когда измерения проводятся на некой топологии. По причине того, что полосок может быть вырезан из любого места на общем листе материала, то на протяжении всего полоска мы имеем разные условия, так как материал Rogers армирован стекловолокном, а плетение неравномерное.
Может получиться, что измерения проходили в той части материала, где тканые участки тонкие или толстые. Поэтому представители компании Rogers говорят о том, что метод испытаний, когда берется большой лист и уже на нем производятся измерения, является более точным.
Похожие вопросы
При изготовлении СВЧ печатной платы требуется обеспечить заданную точность топологии (например 30 мкм). Как на производстве контролируется точность изготовления проводящего рисунка?
Точность контролируется с помощью автоматической оптической инспекции (AOI).
Можно ли сделать пару контактных площадок на торце платы? Будет ли обеспечена механическая прочность и электрический контакт с дорожкой на внутреннем или внешнем слое?
Да, если для торцевых "ламелей" будут соблюдены минимальные ширина/зазор - 2,0 мм, то они могут быть…
При попарном прессовании отверстия автоматически заполняются смолой? Как узнать, смола или медь залились при наращивании?
Да, при наличии отверстий в ядрах во время операции прессования они заполняются смолой, поверх…
