Диаметр металлизированного полуотверстия
H Диаметр металлизированного полуотверстия
Что учесть при проектировании:
-
Минимальный диаметр отверстия 0,6 мм;
-
Поясок монтажной контактной площадки (Annular ring PAD) 150-200 мкм;
-
Минимальный зазор между площадками в зависимости от выбранной сложности (стандарт или продвинутый) 0.1 для 5-го класса, и 0.125 мм для 4-го класса.
Значения параметра на нашем производстве для уровней производства “Стандартный” и “Продвинутый” можно найти в таблице Технологические возможности производства.
Обратите внимание на связанные ошибки проектирования и рекомендации по исправлению.

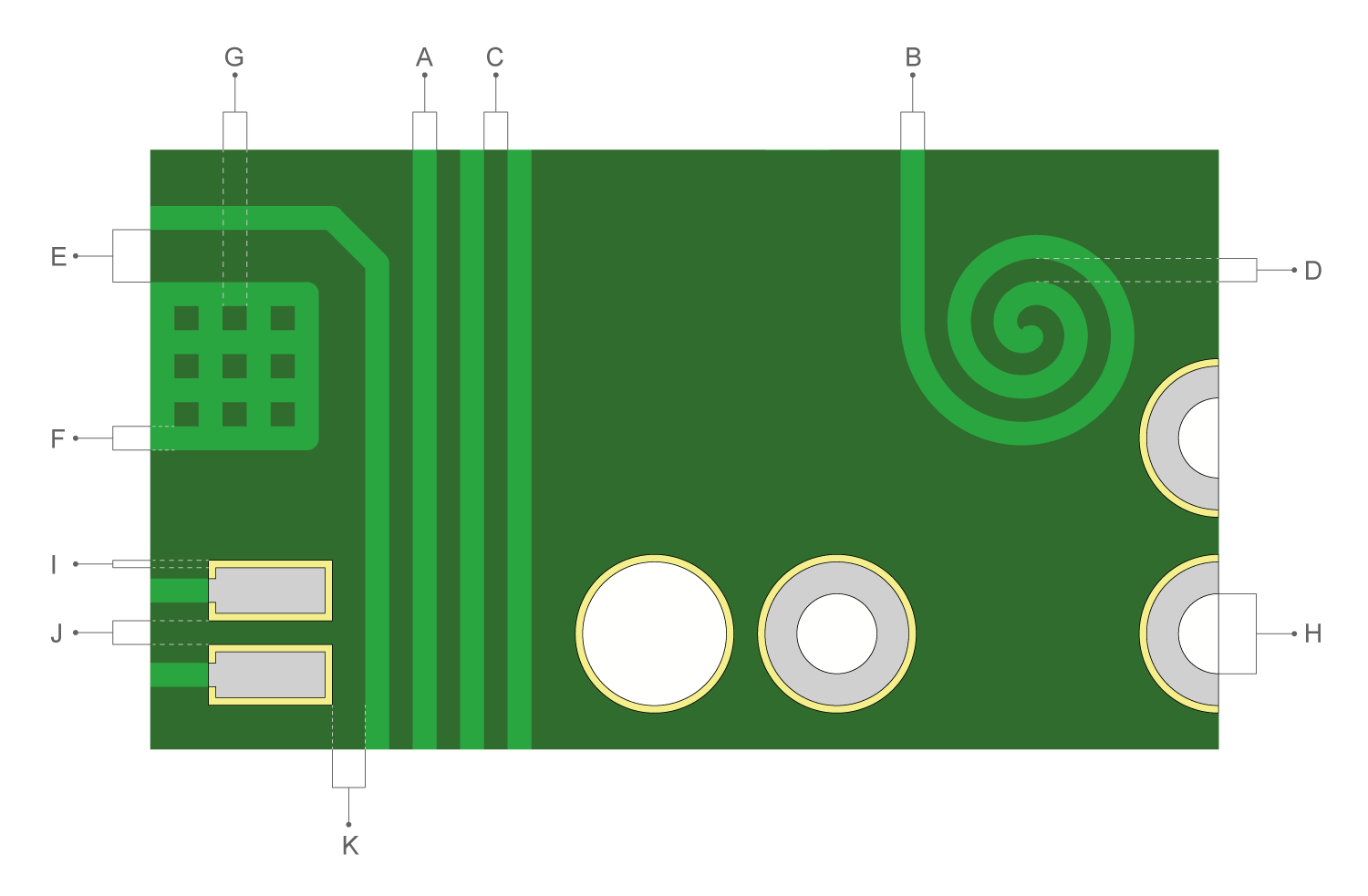

Все термины, обозначенные буквами на общем рисунке можно посмотреть на отдельной
странице по ссылке.
Связанные термины
Связанные ошибки проектирования

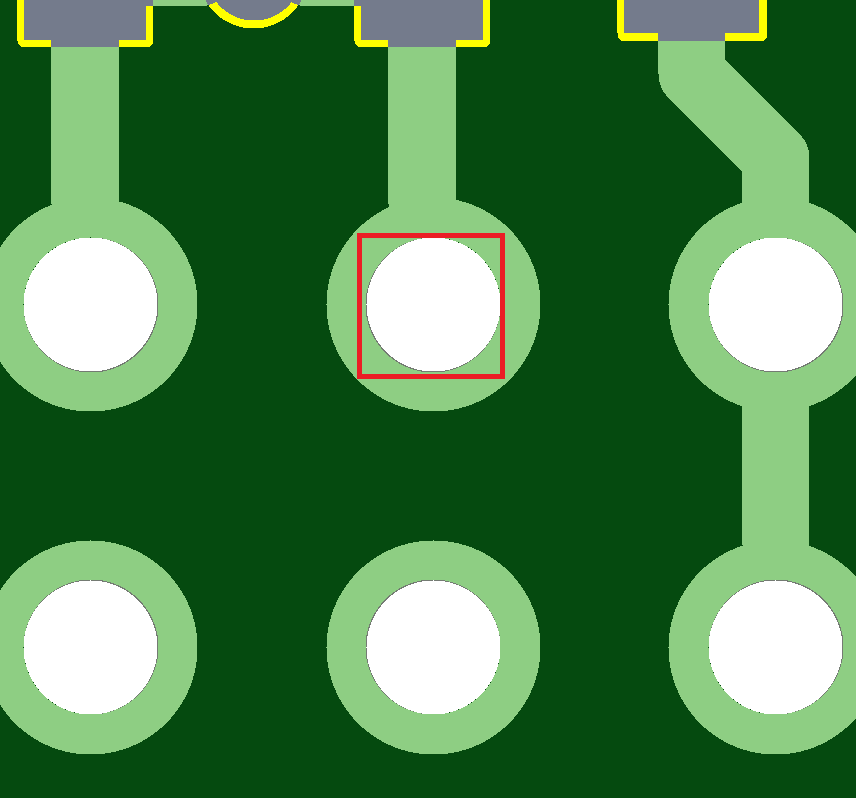

Металлизированное отверстие под маской
Металлизированное отверстие не вскрыто от паяльной маски. Монтаж элементов буде невозможен.
