Масочный мостик между контактными площадками

Англ. solder mask bridge

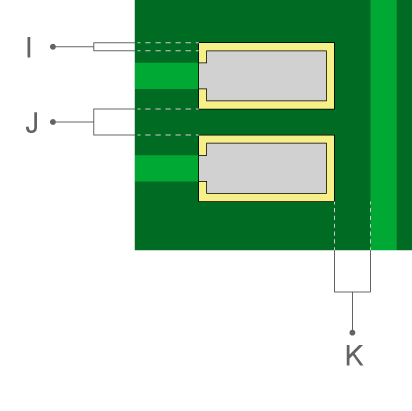

 Масочный мостик между контактными площадками

Масочный мостик  - это минимальная ширина полоски маски, обеспечивающая надежную адгезию к плате.

При несоблюдении минимальных значений мостик (полоска маски) может оторваться и усложнить или повысить трудоемкость монтажа элементов.

Значения параметра на нашем производстве для уровней производства “Стандартный” и “Продвинутый” можно найти в таблице Технологические возможности производства.
Обратите внимание на связанные ошибки проектирования и рекомендации по исправлению.

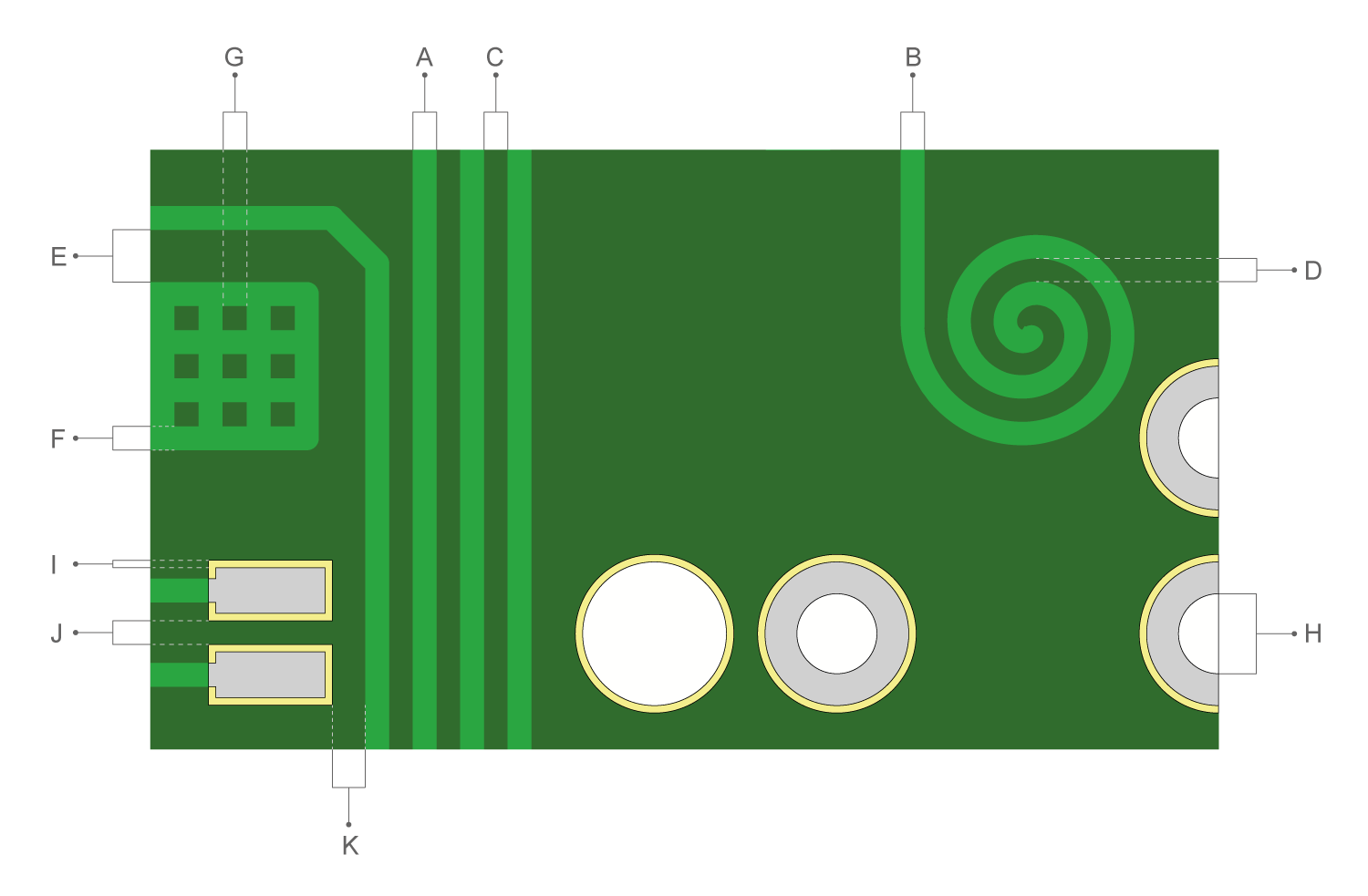

Все термины, обозначенные буквами на общем рисунке можно посмотреть на отдельной
странице по ссылке.

Связаные ошибки проектирования

Отсутствует мостик маски между площадками SMD

Масочный мостик между площадками SMD ОТСУТСТВУЕТ. Наличие мостика в маски облегчает монтаж…

Масочный мостик (Solder Mask Bridge) между ножками компонента

Проблема с сохранением масочного мостика между ножками компонента. Наличие мостика в маске…

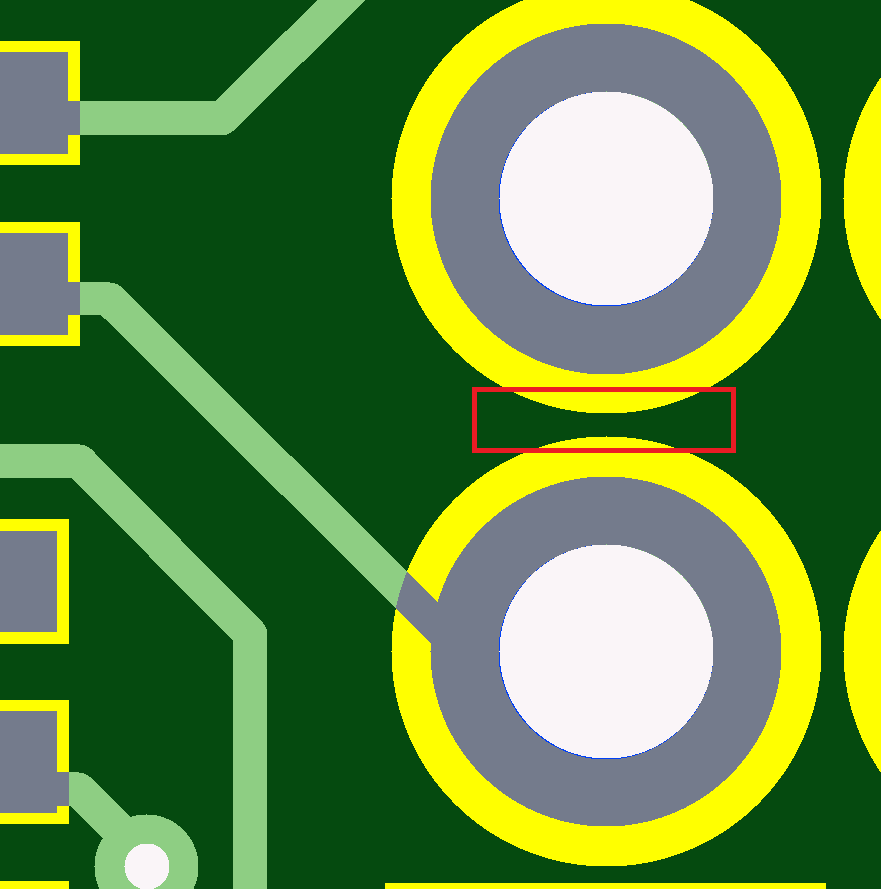

Масочный мостик (Solder Mask Bridge) между площадками

Масочный мостик между окнами в паяльной маске минимален. Изготовление ВОЗМОЖНО в интервале от…
