Минимальный отступ металла от вскрытия маски
Англ. Solder Mask Clearance

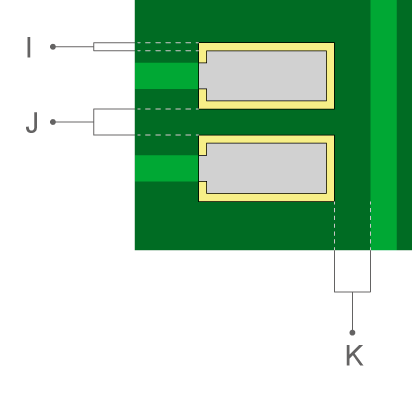

K Минимальный отступ металла от вскрытия маски
Минимальный отступ от проводника до края маски показывает, насколько близким к соседней топологии может быть окно в маске
Значения параметра на нашем производстве для уровней производства “Стандартный” и “Продвинутый” можно найти в таблице Технологические возможности производства.
Обратите внимание на связанные ошибки проектирования и рекомендации по исправлению.

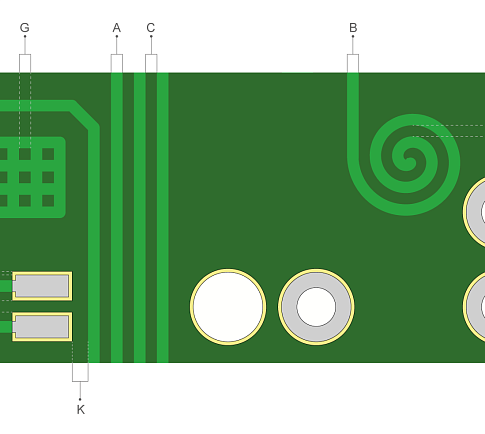

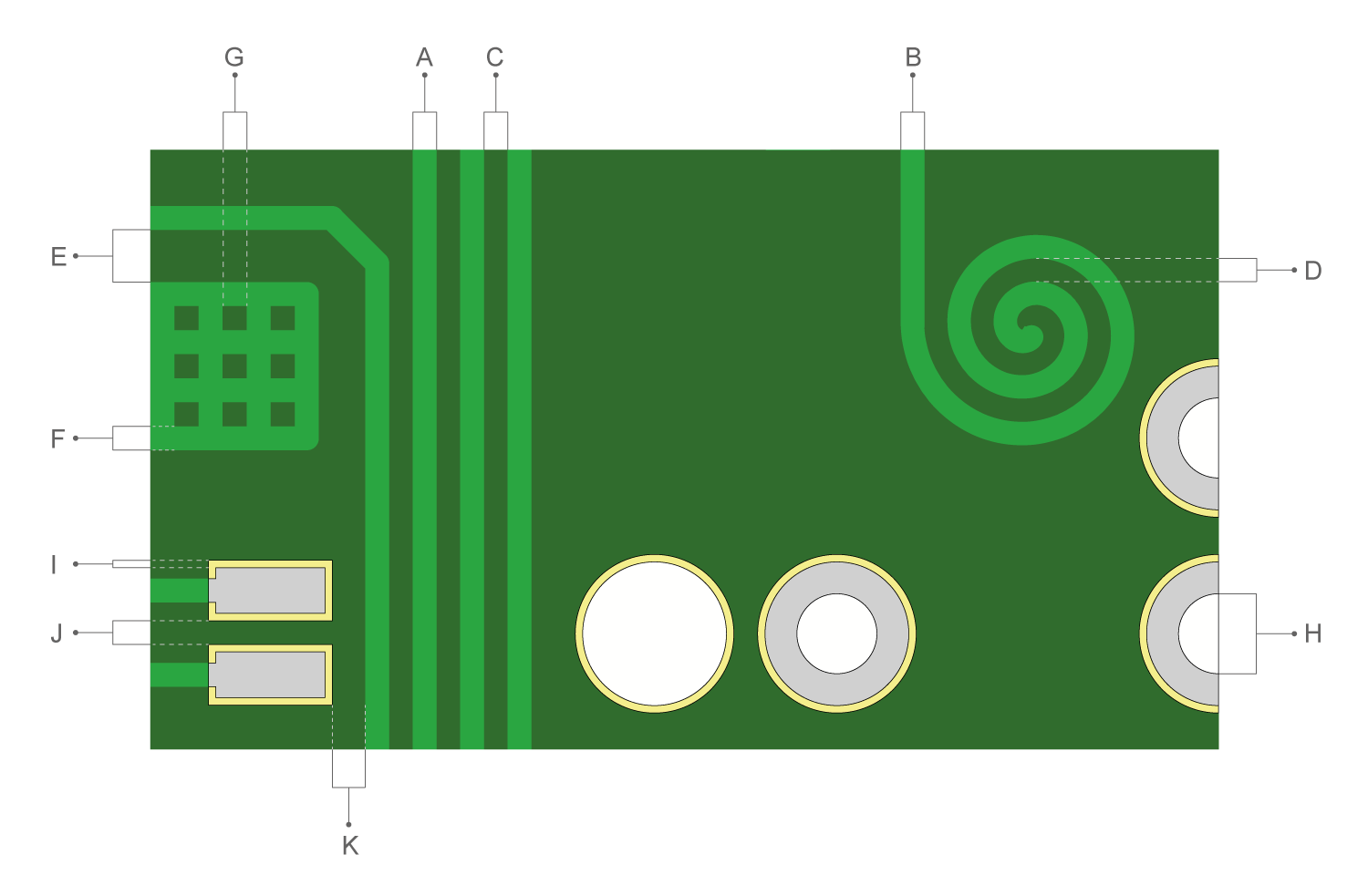

Все термины, обозначенные буквами на общем рисунке можно посмотреть на отдельной
странице по ссылке.
Связанные термины
Связанные ошибки проектирования

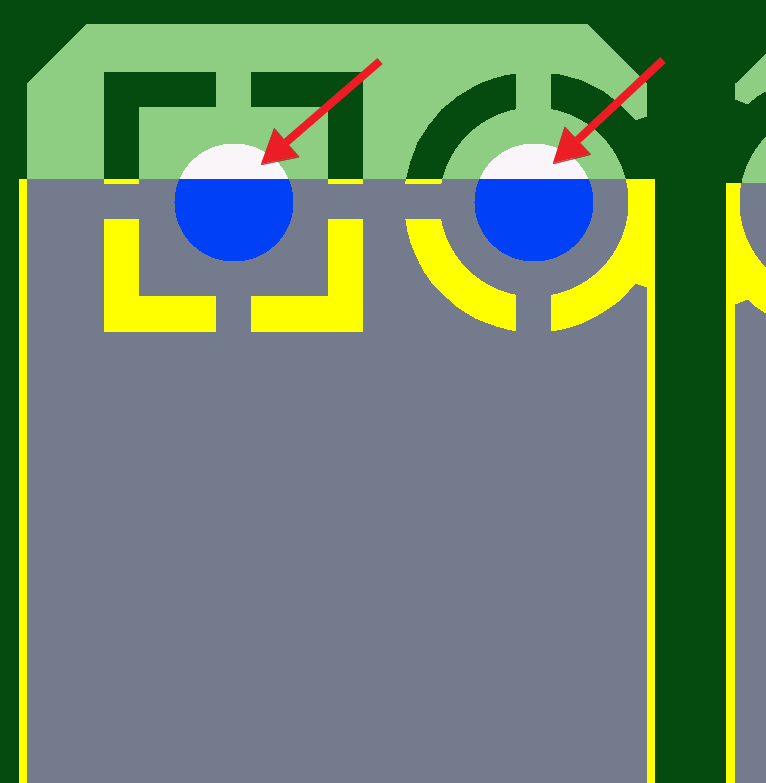

Металлизированное отверстие вскрыто от маски частично
Металлизированное отверстие вскрыто от маски частично. Возможно попадание паяльной маски внутрь отверстия, в результате часть металлизации в отверстии будет покрыто маской, часть финишным покрытием. В результате качество паяного соединения и надежность устройства будет невысоким.
