Припуск паяльной маски

Англ. Solder Mask Swell

 Припуск паяльной маски

Припуск паяльной маски - показывает насколько размер окна в паяльной маске больше контактной площадки.

Припуск паяльной маски это "окно совмещения". Маска вскрывается больше, для того, чтобы скомпенсировать неточность совмещения слоя топологии и слоя маски. То есть, если сделано правильно, то паяльная маска ни в коем случае не закроет даже часть площадки.

Значения параметра на нашем производстве для уровней производства “Стандартный” и “Продвинутый” можно найти в таблице Технологические возможности производства.
Обратите внимание на связанные ошибки проектирования и рекомендации по исправлению.

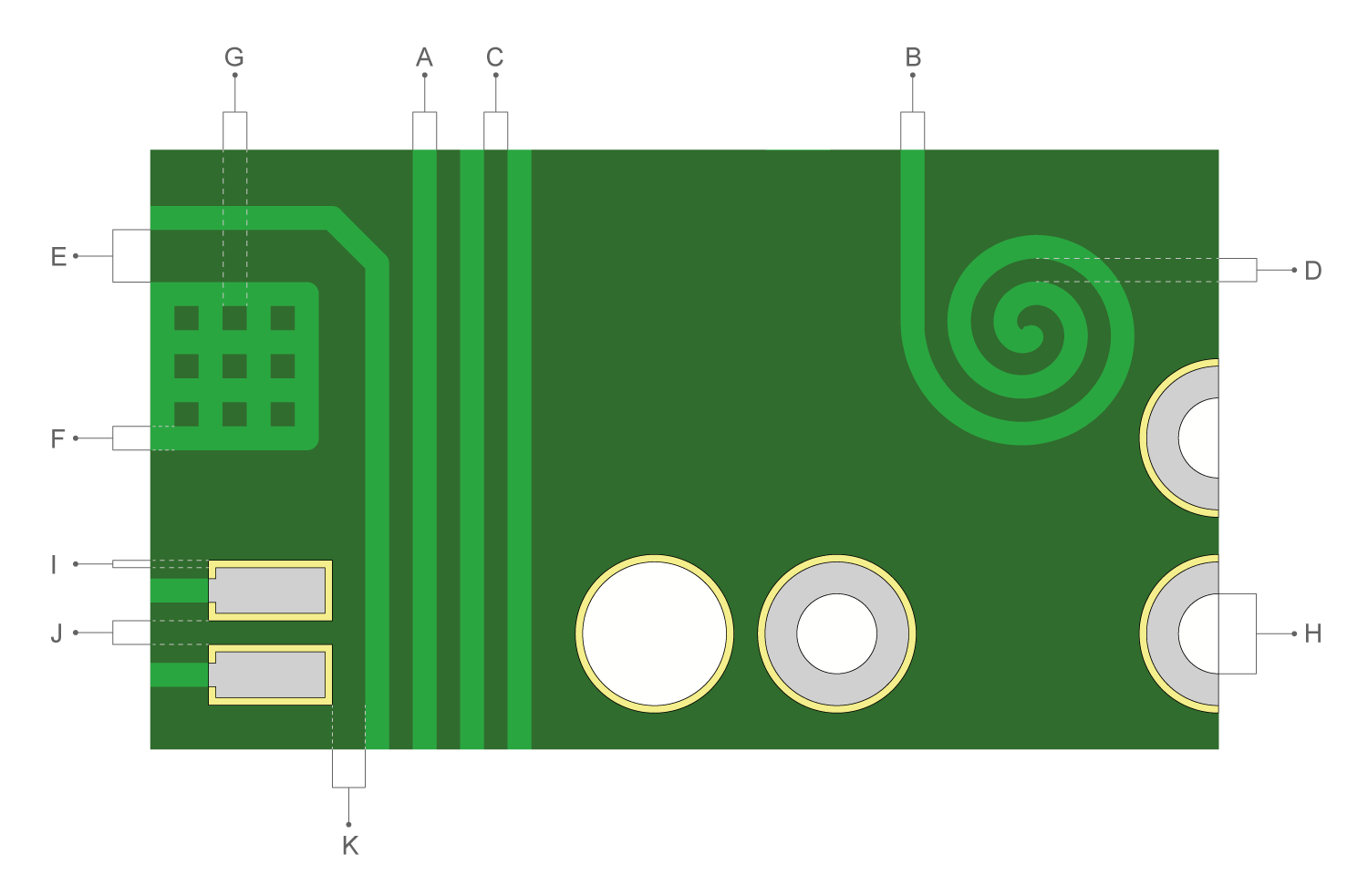

Все термины, обозначенные буквами на общем рисунке можно посмотреть на отдельной
странице по ссылке.

Связаные ошибки проектирования

Припуск в маске на площадке BGA

Недостаточное отторжение паяльной маски (Solder Mask Swell) от BGA площадки. Изготовление ВОЗМОЖНО в…

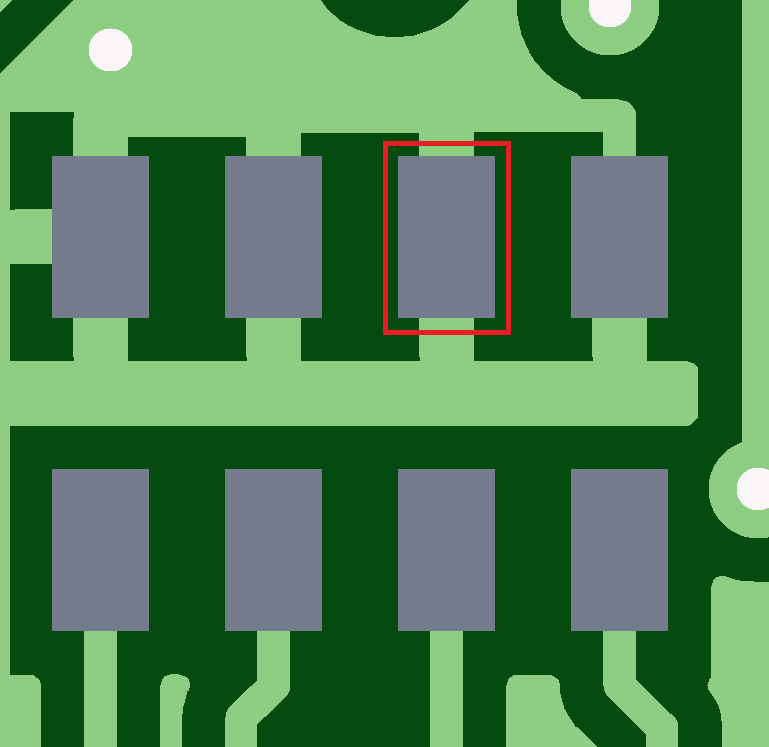

Отсутствует припуск в маске

Вскрытие в паяльной маске совпадает с размерами SMD площадки. Возможно это ошибка, т.к. при…
