Проводник
A проводник
Также: печатный проводник. Участок токопроводящего покрытия (слоя), нанесенного на изоляционное основание или одна проводящая полоска в проводящем рисунке.
Значения параметра на нашем производстве для уровней производства “Стандартный” и “Продвинутый” можно найти в таблице Технологические возможности производства.
Обратите внимание на связанные ошибки проектирования и рекомендации по исправлению.

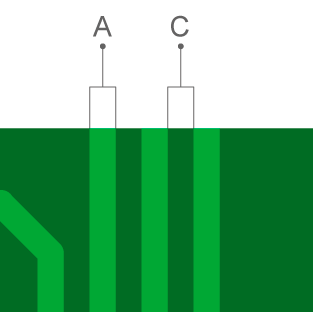

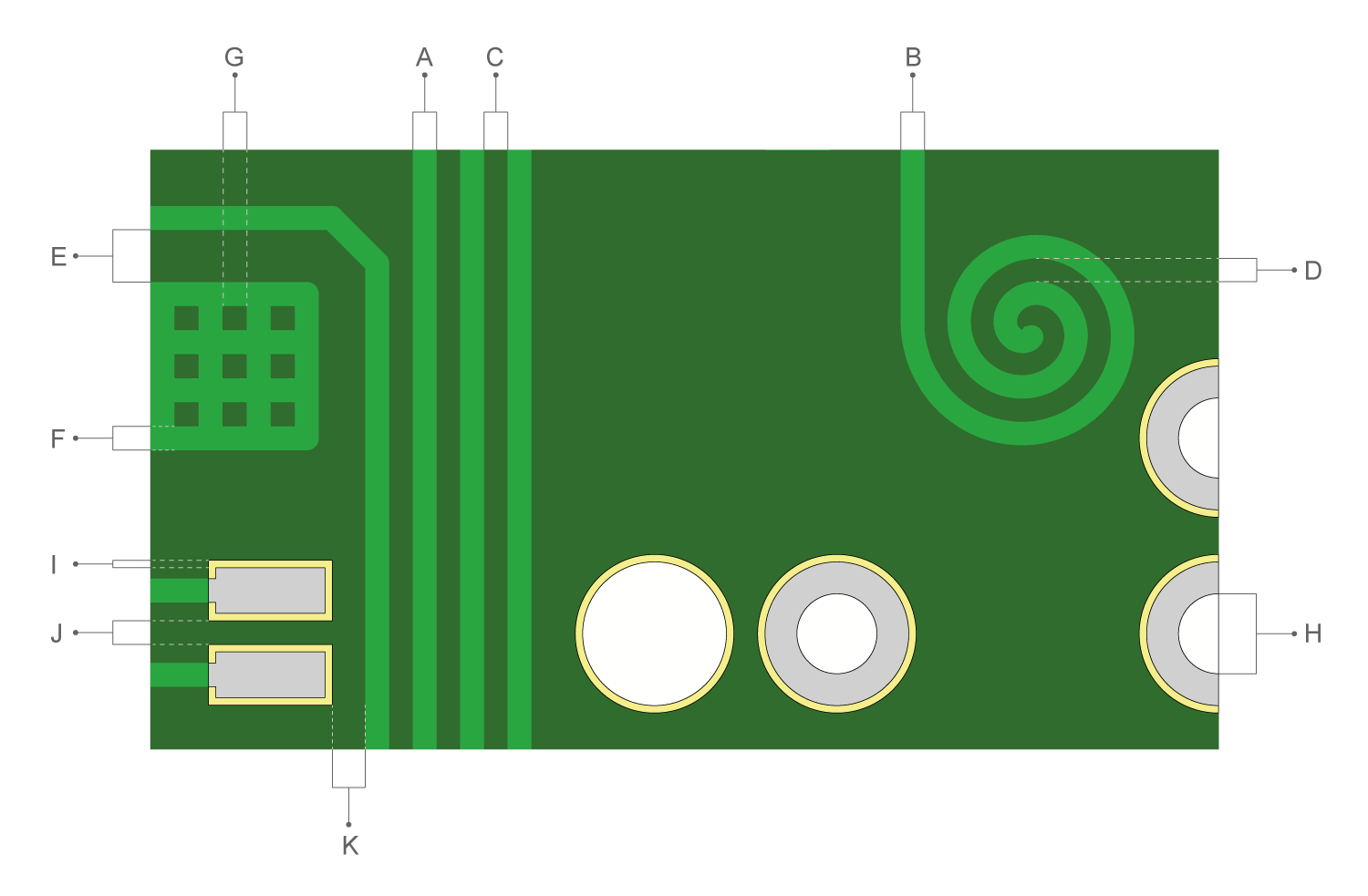

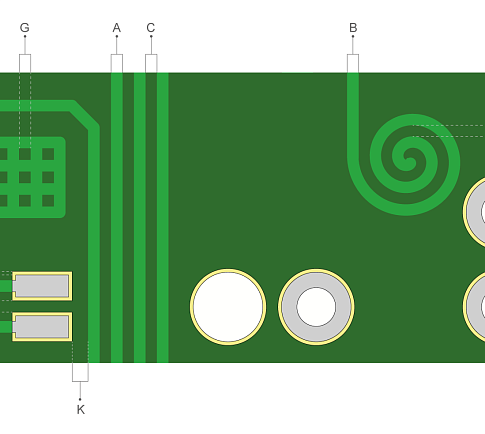

Все термины, обозначенные буквами на общем рисунке можно посмотреть на отдельной
странице по ссылке.
Связанные термины
Связанные ошибки проектирования
Проводник не под маской

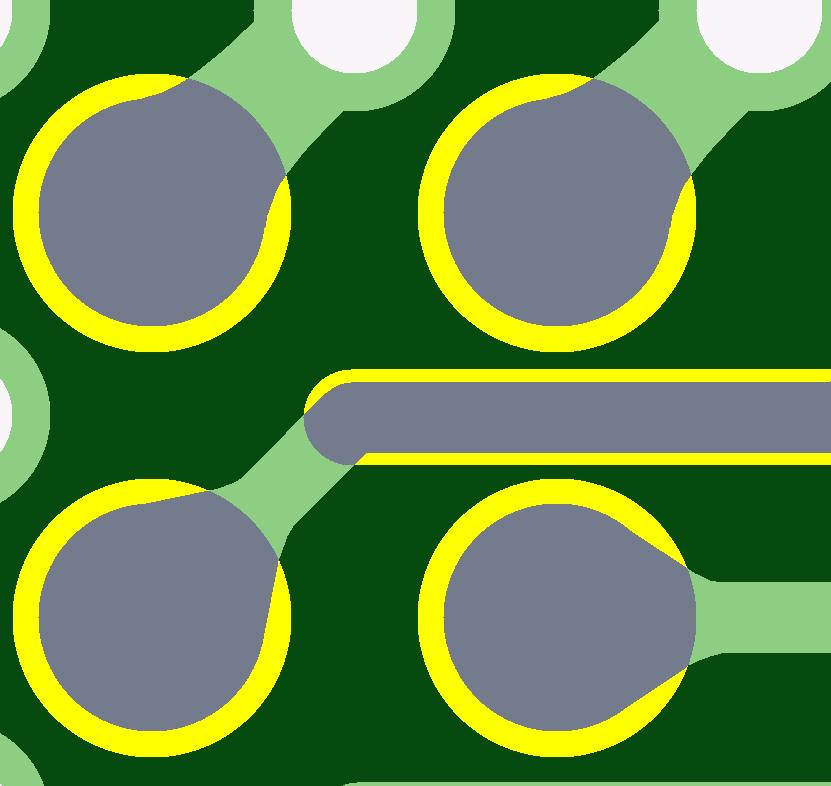

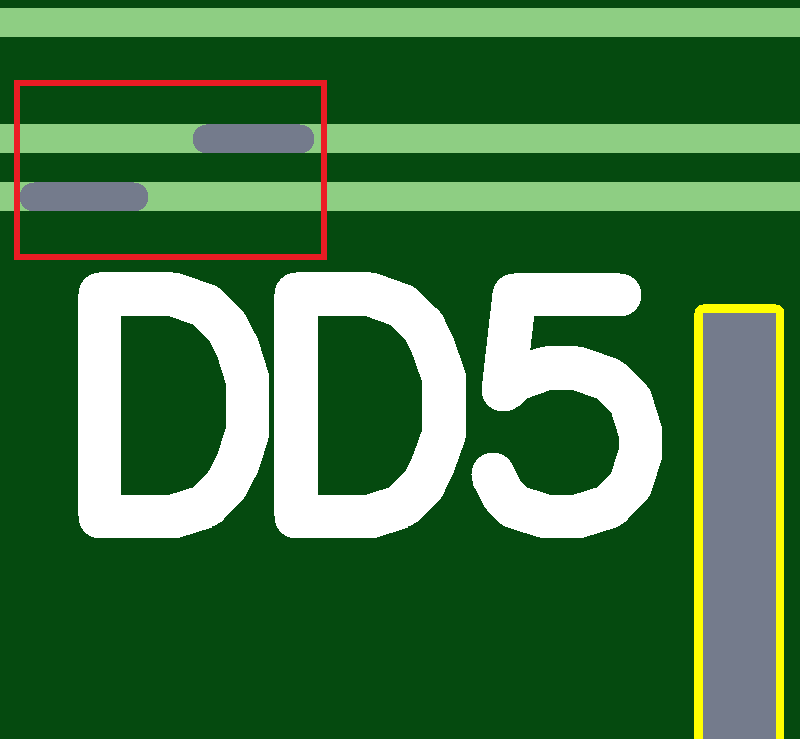

Проводник частично или полностью будет покрыт финишным покрытием (ПОС и тп), т.к. не покрыт маской. Однако, отторжение паяльной маски (Solder Mask Swell) от проводника недостаточное. Изготовление ВОЗМОЖНО в интервале от 25мкм до 50мкм, но с повышающим коэффициентом. Без доработки проекта в интервале менее 25мкм изготовление НЕВОЗМОЖНО, т.к. возможно частичное закрытие проводника паяльной маской при рассовмещении слоев. Кроме того, возможно замыкание при монтаже.
Проводник не под маской 1
Проводник частично или полностью будет покрыт финишным покрытием (ПОС и т.п.), т.к. не покрыт маской. Однако, отторжение паяльной маски (Solder Mask Swell) от проводника недостаточное. Изготовление ВОЗМОЖНО в интервале от 25мкм до 50мкм, но с повышающим коэффициентом. Без доработки проекта в интервале менее 25мкм изготовление НЕВОЗМОЖНО, т.к. возможно частичное закрытие проводника паяльной маской при рассовмещении слоев. Кроме того, возможно замыкание при монтаже.
