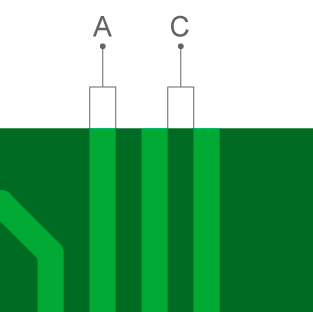

Зазор между проводниками
С Зазор между проводниками
Значения параметра на нашем производстве для уровней производства “Стандартный” и “Продвинутый” можно найти в таблице Технологические возможности производства.
Обратите внимание на связанные ошибки проектирования и рекомендации по исправлению.

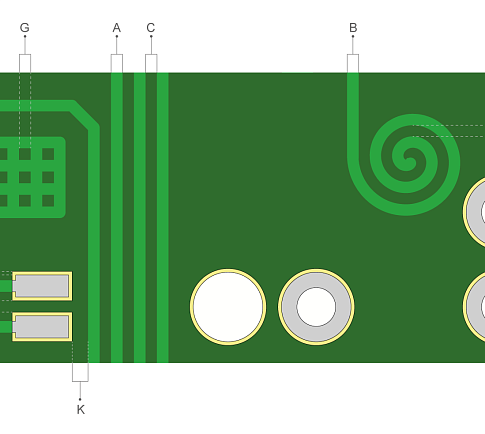

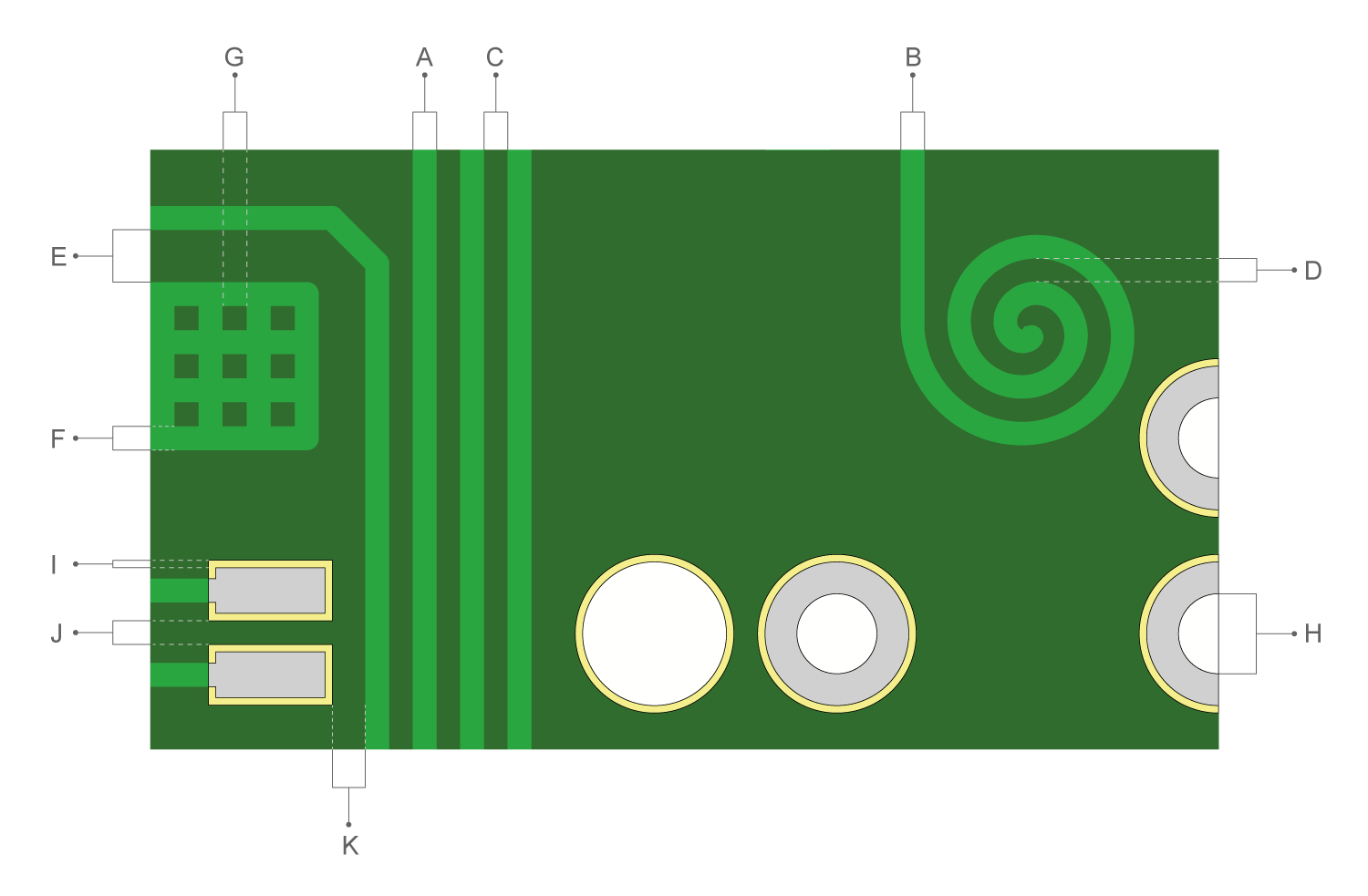

Все термины, обозначенные буквами на общем рисунке можно посмотреть на отдельной
странице по ссылке.
Связанные термины
Связанные ошибки проектирования

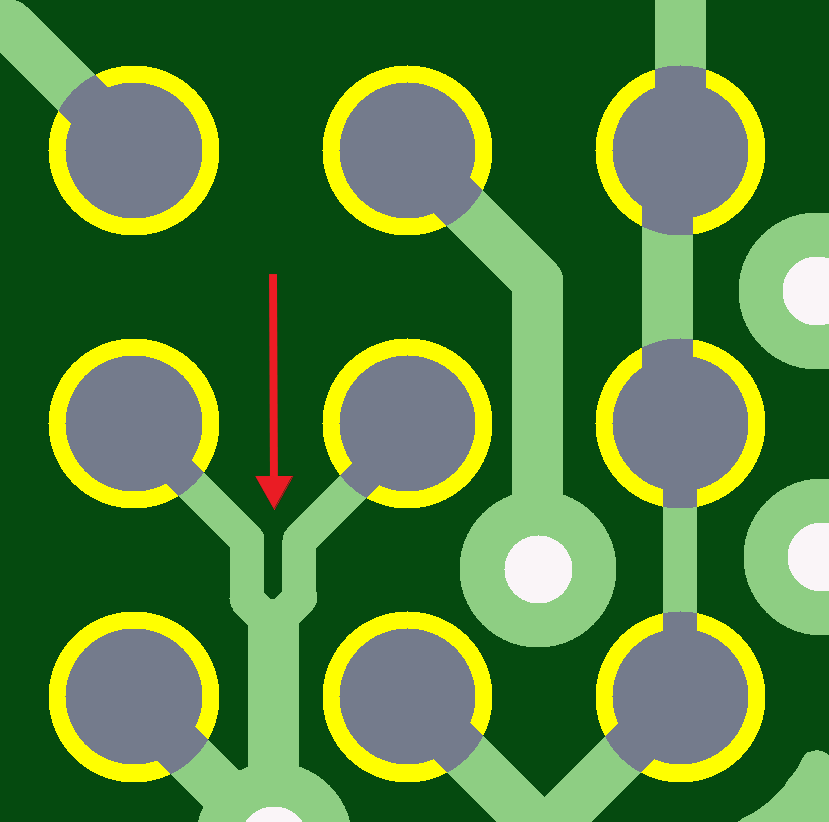

Зазор между элементами одной цепи
Зазор между элементами одной цепи меньше допустимого. Изготовление ВОЗМОЖНО для 18мкм базовой фольги в интервале от 100мкм до 125мкм, для 35мкм базовой фольги в интервале от 150мкм до 200мкм, но с повышающим коэффициентом. Без доработки проекта для 18мкм базовой фольги в интервале менее 100мкм, для 35мкм базовой фольги в интервале менее 150мкм изготовление НЕВОЗМОЖНО, т.к. при проявлении фоторезиста узкая полоска может оторваться и прилипнуть в другом месте, образовав в итоге обрыв или заужение проводника. Подобные места дополнительно "проливаются" медью при подготовке к производству. Если топология этого не допускает (СВЧ конструкции), необходимо доработать силами разработчика.
