Площадка BGA частично под маской

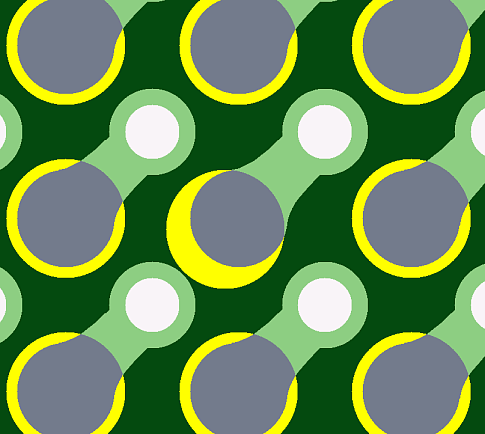

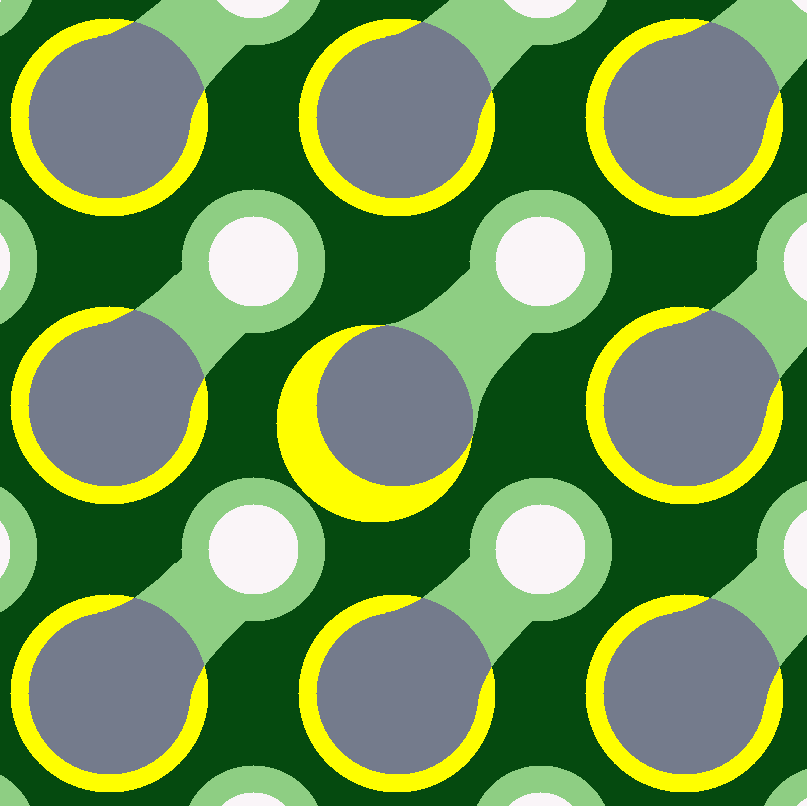

Окно в паяльной маске не полностью открывает площадку BGA. Проверьте библиотечный элемент.
