Подключение площадки 1

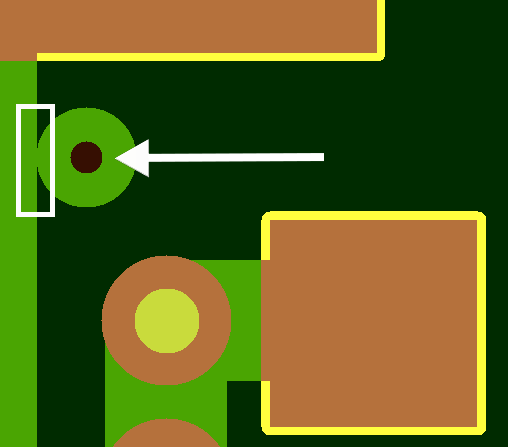

Нарушение подключения. Возможно, проводник не доведен или касается лишь своим краем. В результате в месте подключения наблюдается заужение.
Тема:
Общие проверки
