Минимальное расстояние между краями двух отверстий

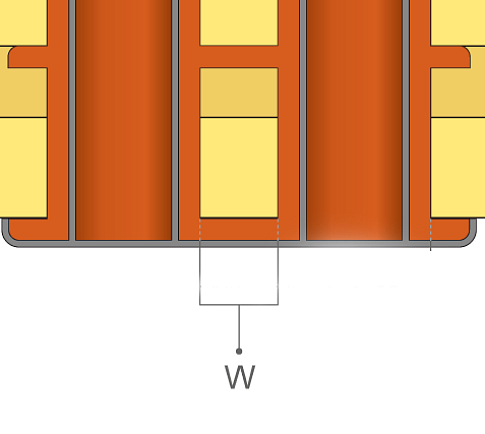

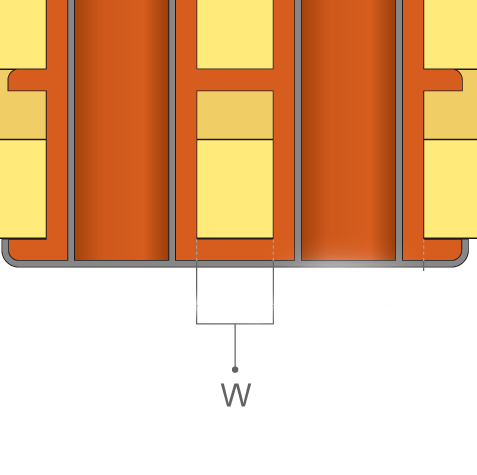

W Минимальное расстояние между краями двух отверстий
При нарушении параметра может возникнуть дефект защитного покрытия проводящего рисунка [основания] печатной платы в виде микроскопического разрыва или щели, образовавшийся вследствие механического напряжения при изготовлении печатной платы.
Значения параметра на нашем производстве для уровней производства “Стандартный” и “Продвинутый” можно найти в таблице Технологические возможности производства.
Обратите внимание на связанные ошибки проектирования и рекомендации по избежанию ошибок.

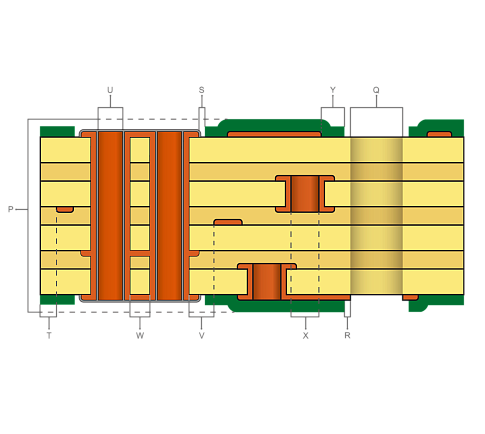

Все термины, обозначенные буквами на общем рисунке можно посмотреть на отдельной
странице по ссылке.
Связаные ошибки проектирования
Зазор между переходными отверстиями
Зазор между переходными отверстиями на внутреннем слое минимален. В проверке участвует не…
Тема:
Общие проверки

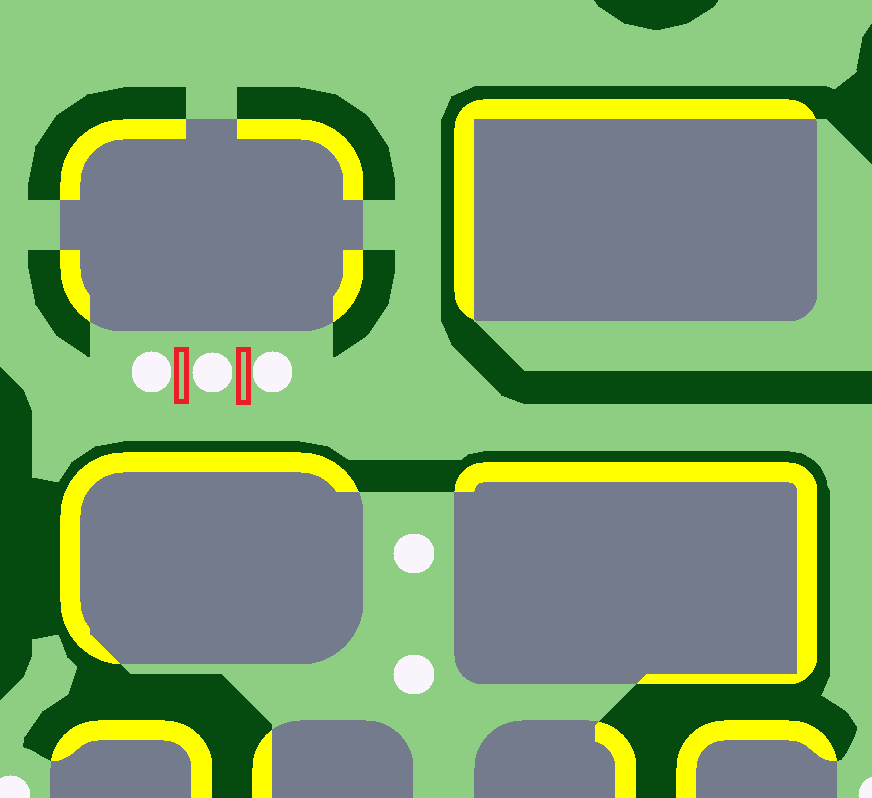

Отверстия расположены близко друг к другу
Отверстия расположены близко друг к другу . Это может привести к образованию слишком тонкой…
Тема:
Проверка отверстий
Зазор между металлизированными отверстиями
В НЕГАТИВНОМ внутреннем слое зазор между металлизированными отверстиями, не имеющими…
