Поясок площадки переходного отверстия
Англ. Annular ring via
Поясок площадки переходного отверстия
Значения параметра на нашем производстве для уровней производства “Стандартный” и “Продвинутый” можно найти в таблице Технологические возможности производства.
Обратите внимание на связанные ошибки проектирования и рекомендации по исправлению.
Все термины, обозначенные буквами на общем рисунке можно посмотреть на отдельной
странице по ссылке.
Связанные термины
Связанные ошибки проектирования
Поясок площадки переходного отверстия

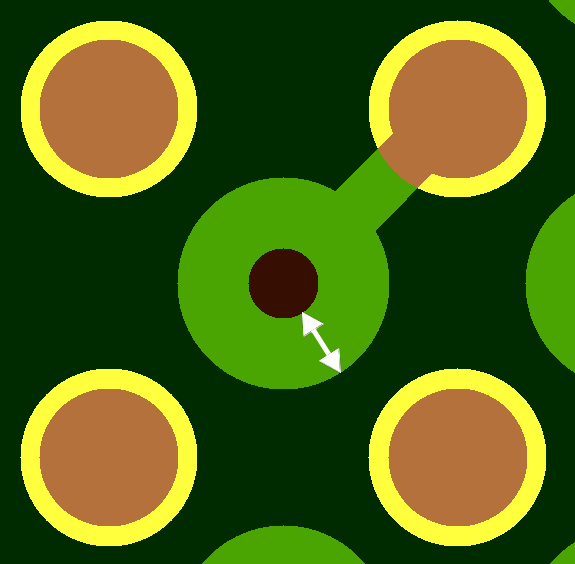

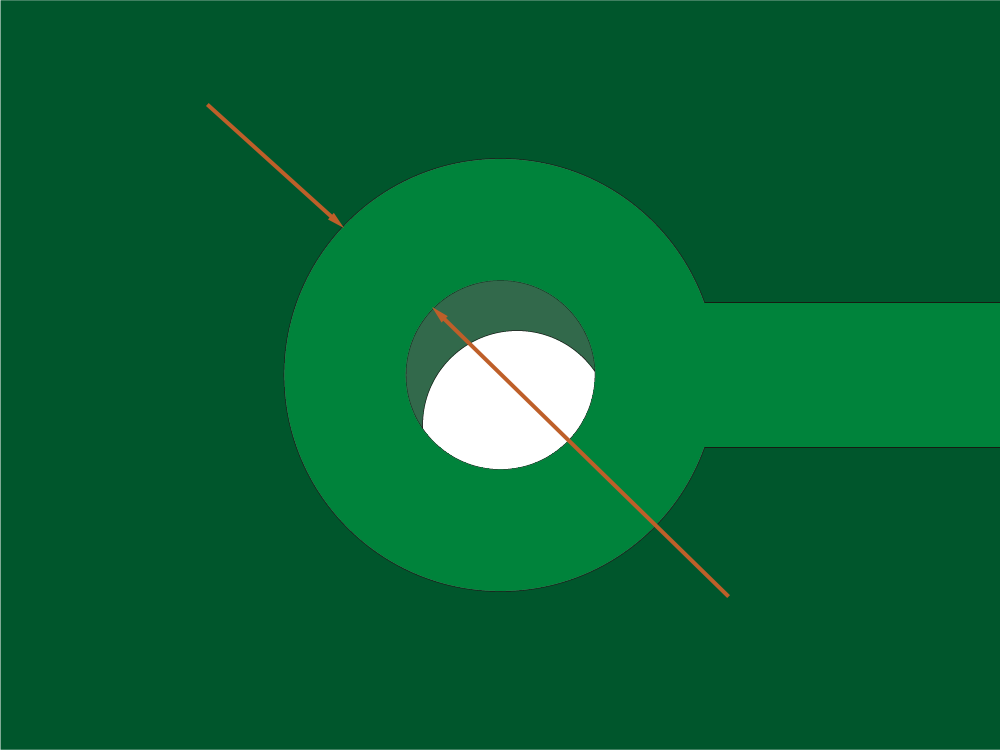

Поясок (Annular Ring) площадки переходного отверстия минимален. В проверке участвует не диаметр отверстия, а применяемое для его получения сверло. Как правило, выбирается сверло больше отверстия на 100мкм. В интервале от 50мкм до 100мкм изготовление ВОЗМОЖНО, но с повышающим коэффициентом. Без доработки проекта в интервале менее 50мкм изготовление НЕВОЗМОЖНО, т.к. возможно некачественная или полное отсутствие металлизации.
Поясок площадки переходного отверстия 1

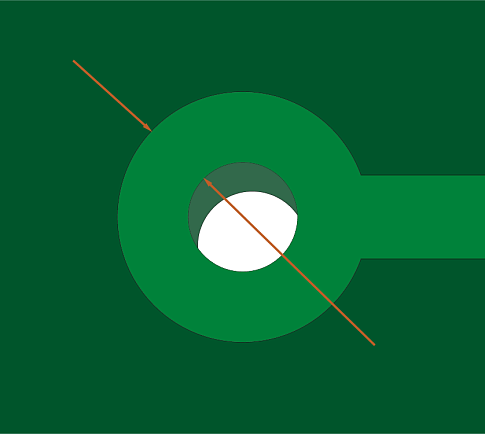

Поясок (Annular Ring) площадки переходного отверстия минимален. В проверке участвует не диаметр отверстия, а применяемое для его получения сверло. Как правило, выбирается сверло больше отверстия на 100мкм. В интервале от 50мкм до 100мкм изготовление ВОЗМОЖНО, но с повышающим коэффициентом. Без доработки проекта в интервале менее 50мкм изготовление НЕВОЗМОЖНО, т.к. возможна некачественная или полное отсутствие металлизации.
