Печатные платы с контролем волнового сопротивления
Как проводят инструментальный контроль импеданса
В этом видео мы показываем, как проводят инструментальный контроль импеданса на нашем производстве.
Импеданс проверяют рефлектометром на тест-купонах. Измерение позволяет проверить правильность теоретических расчетов и убедиться, что величина импеданса находится в пределах заданных значений.

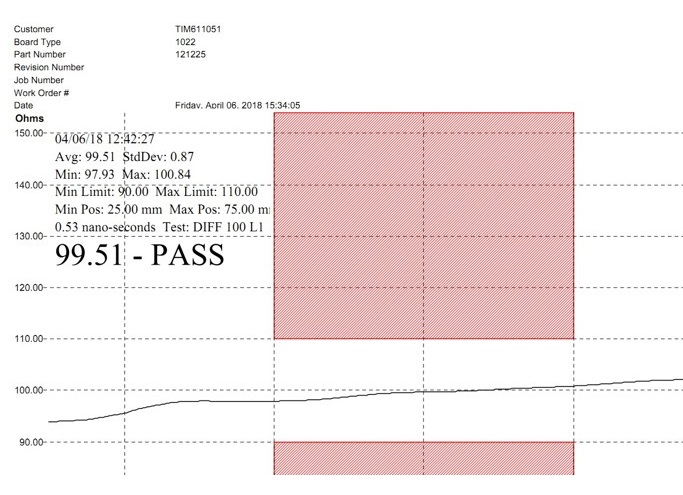

![Рис. Результат изготовления - pass.jpg Рис. Результат изготовления - pass.jpg](/upload/medialibrary/48e/48e050e595e9a4d4d1050a536d3f5fe2.jpg)
Результаты измерений после изготовления подтверждают расчеты.

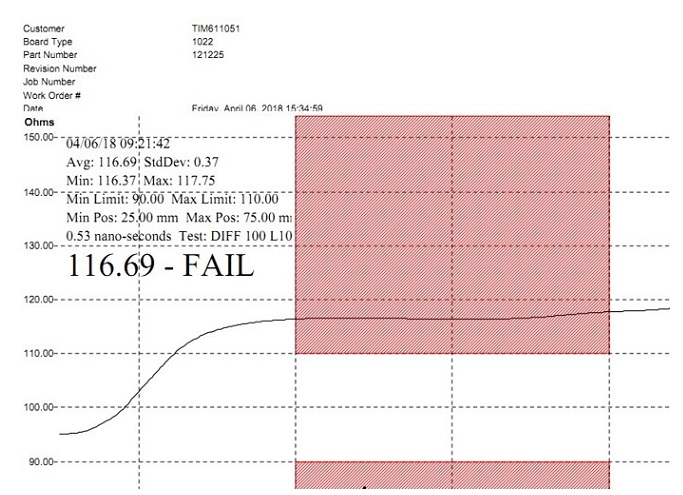

![Рис. Результат изготовления - fail.jpg Рис. Результат изготовления - fail.jpg](/upload/medialibrary/f60/f604fa46c73f5dfd67cd5a940996c7eb.jpg)
Результаты измерений после изготовления показывают ошибочное сопротивление.
