Влияние на значение сопротивления

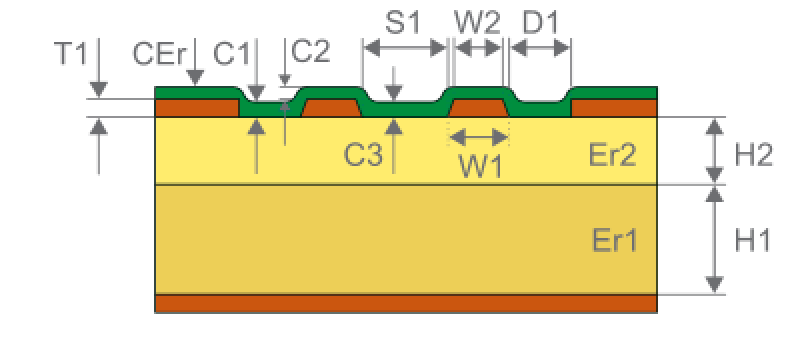

В такой конструкции полигон, находящийся на том же слое, что и дифференциальная пара, оказывает значительное влияние на расчетное значение сопротивления.

Влияние падает при 3х кратном превышении расстояния до полигона над расстоянием между проводниками.

влияние на значение сопротивления .jpg
