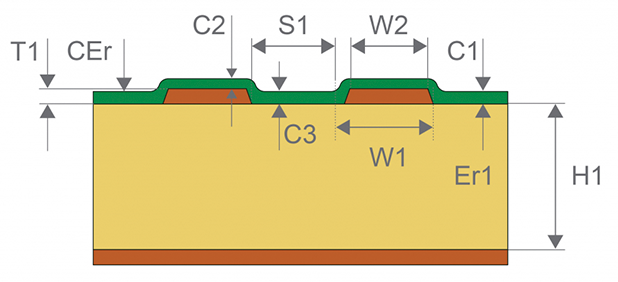

Дифференциальные пары с шириной каждого проводника 0.15 мм и зазором между ними 0.15 мм в слоях Top и Bottom должны иметь дифференциальное сопротивление 100 Ом +/- 10%. Опорными слоями для них являются слои Int1GND и INT4 соответственно.


Повторение расчетов с параметрами, предложенными заказчиком:

  H1 Er1 W1 W2 S1
mm 0,150 3,9 0,150 0,125 0,150
  T1 С1 С2 СEr Zo
mm 0,045  0,025 0,025 3,5 102,12
Печатные платы с контролируемым импедансом и волновым сопротивлением

Внесение коррекции для получения сопротивления, максимально близкого к эталонному:

  H1 Er1 W1 W2 S1
mm 0,150 3,9 0,155 0,130 0,145
  T1 С1 С2 СEr Zo
mm 0,045  0,025 0,025 3,5 100,08


Аналогичная ситуация с односигнальными проводниками. На данных рисунках и таблицах видно, что в этом случае мы приблизились к теоретической погрешности 10%.


Печатные платы с контролируемым импедансом и волновым сопротивлением

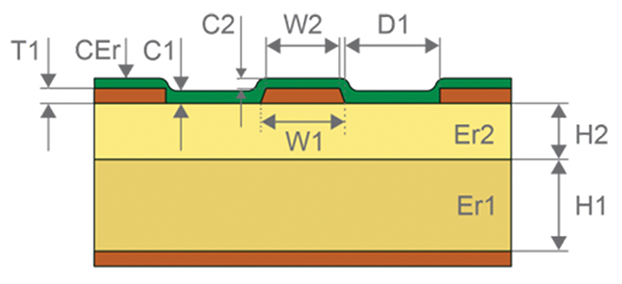

Повторение расчетов с параметрами, предложенными заказчиком:

  H1 Er1 Η2 Εr2 W1 W2
mm 0,127 4,25 0,197 4,6 0,460 0,435
  T1 С1 С2 СEr Zo
mm 0,450 0,025 0,025 3,5 54,93
Печатные платы с контролируемым импедансом и волновым сопротивлением

Внесение коррекции для получения сопротивления, максимально близкого к эталонному:

  H1 Er1 Η2 Εr2 W1 W2
mm 0,127 4,25 0,197 4,6 0,550 0,525
  T1 С1 С2 СEr Zo
mm 0,450 0,025 0,025 3,5 50,08

Внимание! Если на одном слое есть дифференциальные пары и односигнальные микрополосковые линии, то начинать расчет необходимо с односигнальных микрополосковых линий.
