Печатные платы с контролем волнового сопротивления
Распространенные ошибки при расчете импедансов
Погрешность +/- 10% — это не допуск в расчетах, а погрешность при производстве за счет
допусков на материалы.
Параметры материалов берем у производителя: толщины, Dk, возможность сборки.
сопротивления 50% от дифференциального cопротивления пары.
2. Подтрав необходимо учитывать
3. Неправильно считать, что опорный слой один
4. Гальваническую медь нужно учитывать
5. Маску на внешних слоях нужно учитывать
допусков на материалы.
Параметры материалов берем у производителя: толщины, Dk, возможность сборки.
Ниже приведены самые часто встречающиеся ошибки при расчете импедансов:

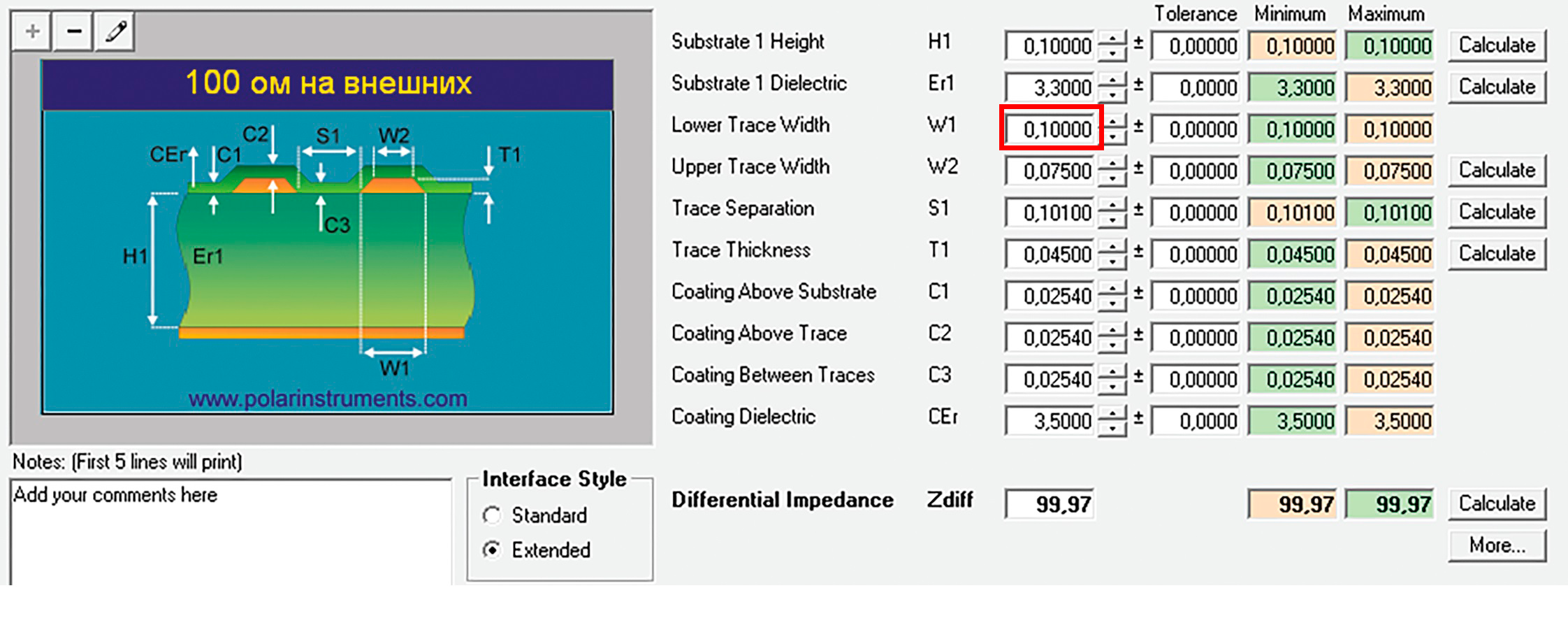

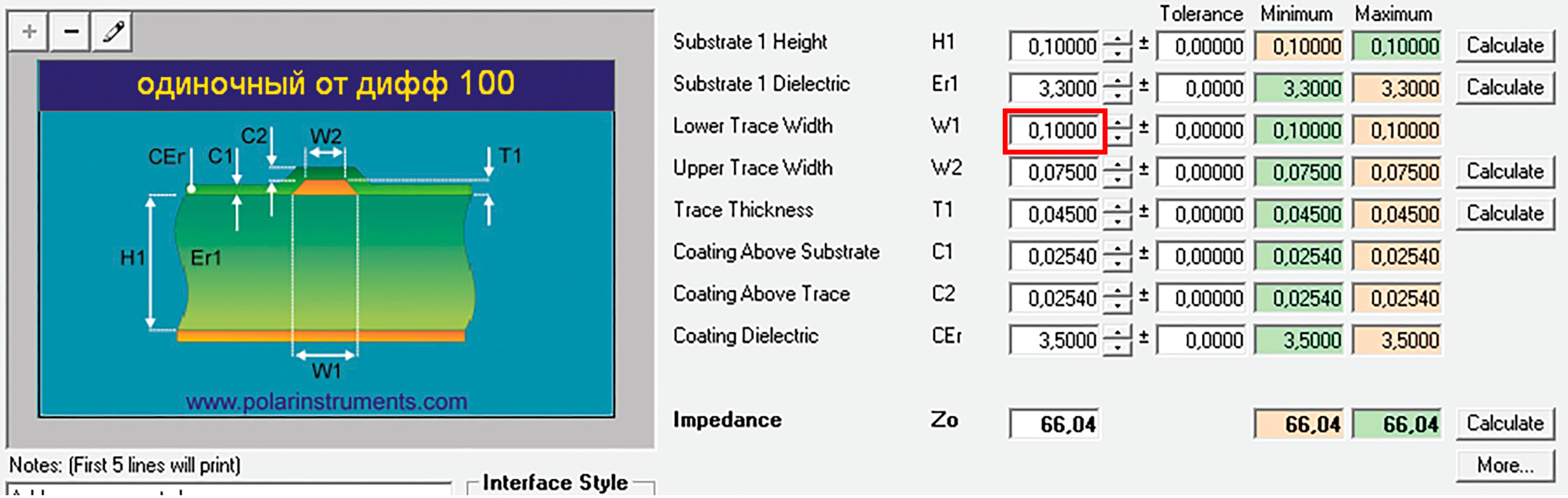

1. Неправильно считать, что одиночная линия такой же толщины, что и в диффпаре, имеетсопротивления 50% от дифференциального cопротивления пары.

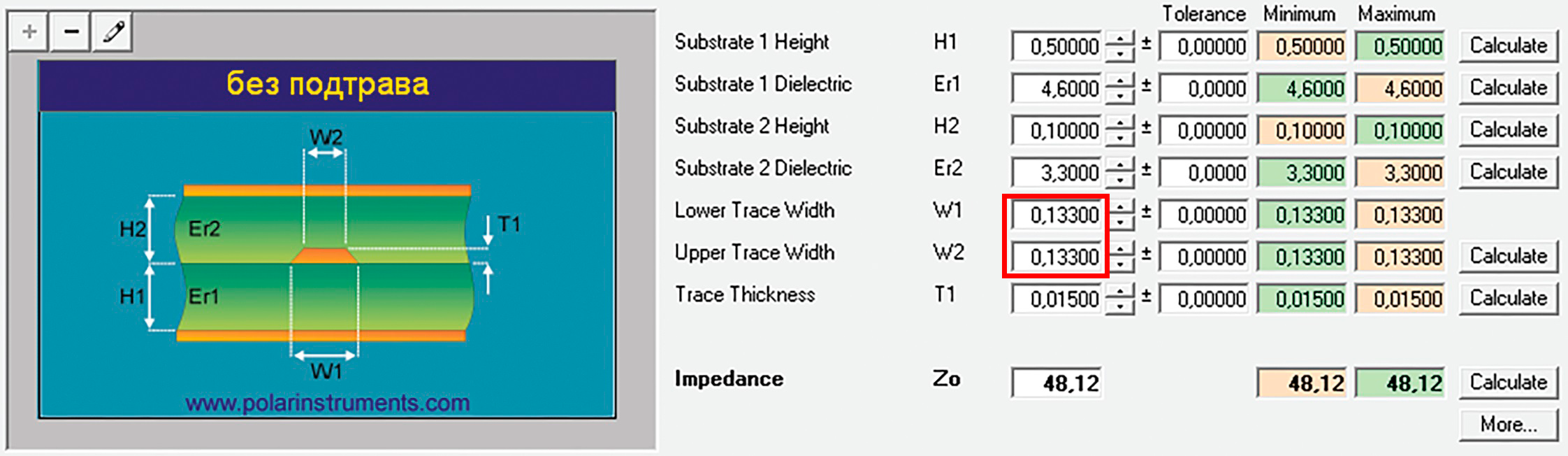

2. Подтрав необходимо учитывать

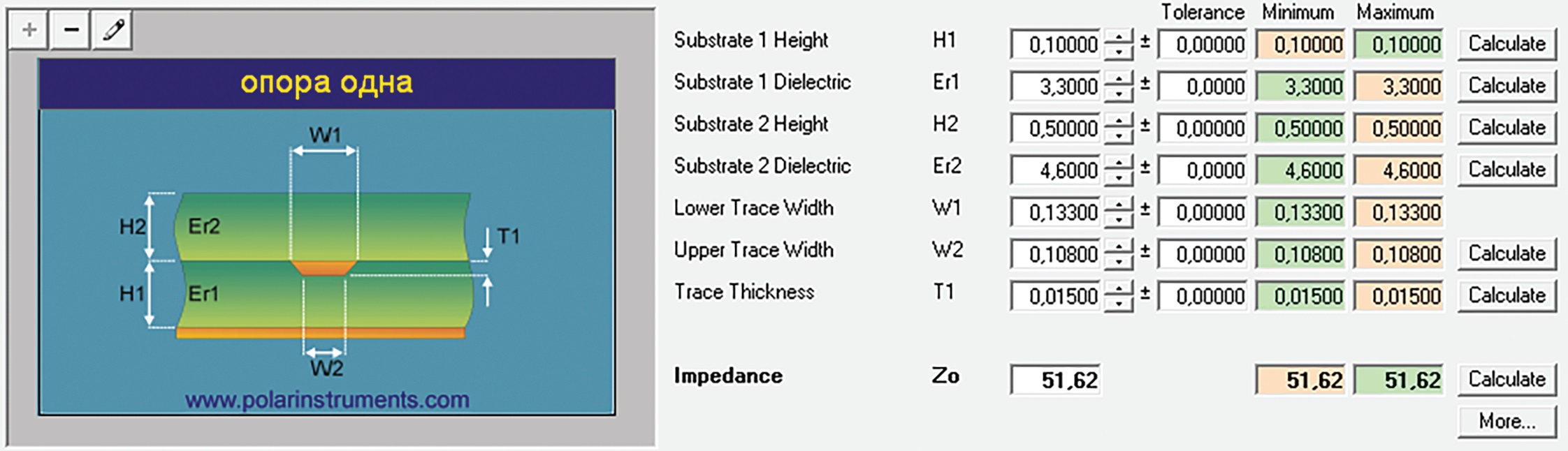

3. Неправильно считать, что опорный слой один

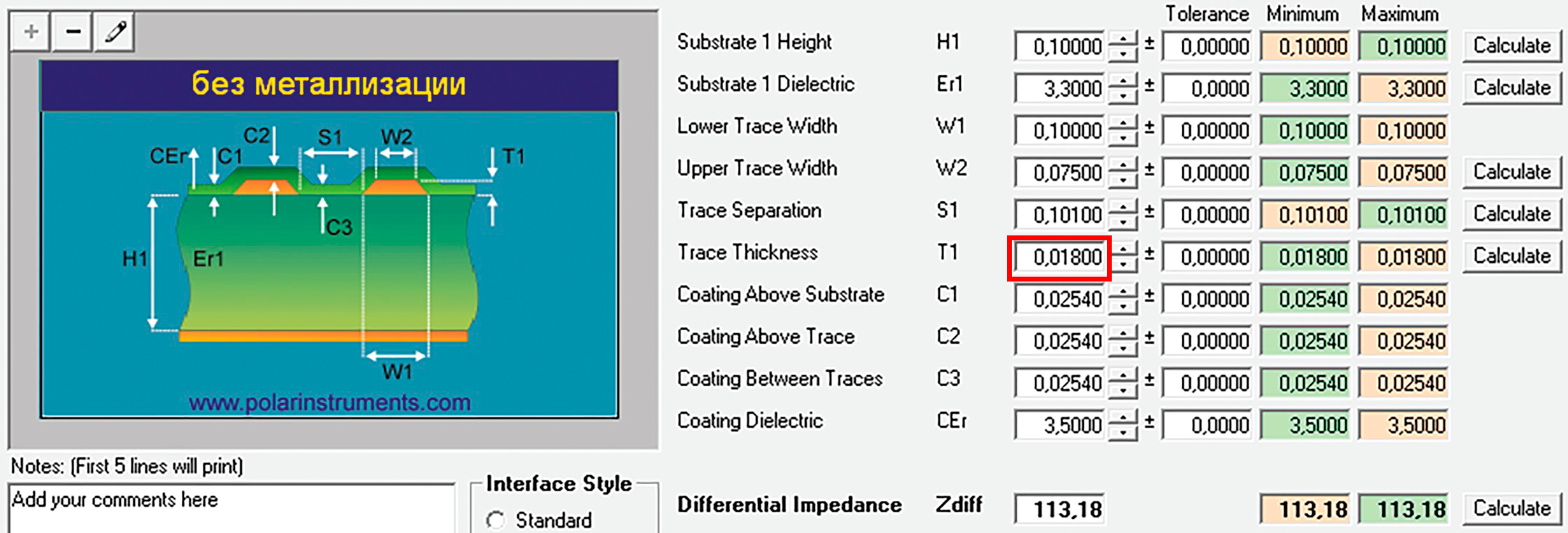

4. Гальваническую медь нужно учитывать

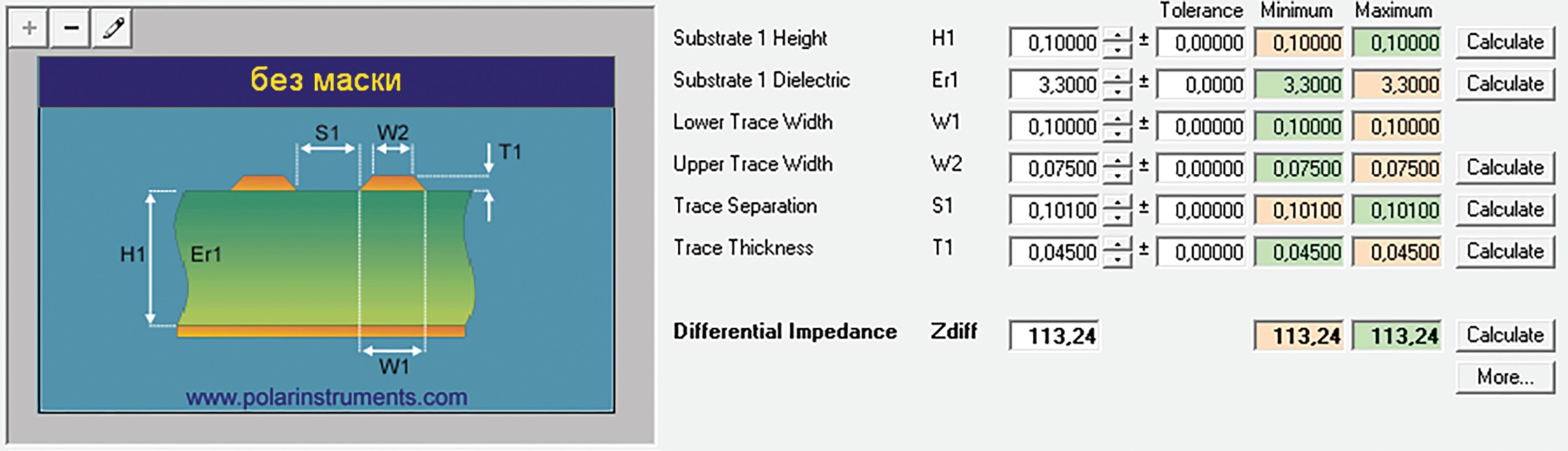

5. Маску на внешних слоях нужно учитывать
