Выбор минимальной толщины препрега

Толщины препрегов и типы влияют на результирующую импеданса.

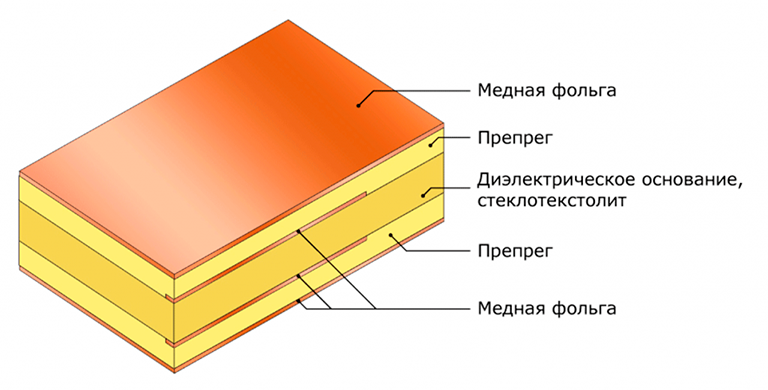

При выборе минимальной толщины препрегов для формирования внешних слоев, когда по технологии спрессовывается ядро с готовым (вытравленным) рисунком и фольга, необходимо руководствоваться следующим правилом:

Минимальная толщина препрега из соотношения:

толщина фольги Core*3 <= толщины препрега

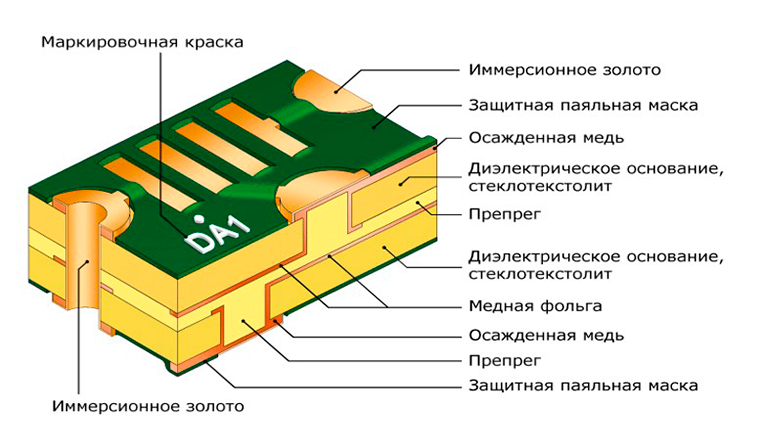

В случаях, когда спрессовываются между собой два ядра со сформированным рисунком, ситуация усложняется. Это объясняется тем, что препрег представляет собой стеклоткань пропитанную смолой, при нагревании смола плавится и при давлении она стремится заполнить собой межпроводниковое пространство топологии печатной платы.

В результате может получиться так, что бОльшая часть смолы утечет в пространство между рисунком и ее окажется недостаточно для того, чтобы качественно спрессовать пакет. В этом случае действует следующее правило:


Минимальная толщина препрега из соотношения:
((толщина фольги Core1+ Cu)+(толщина фольги Core2+Cu))*2 <= толщины препрега!
