Рекомендации по проектированию гибких и гибко-жестких печатных плат

Свернуть все этапы

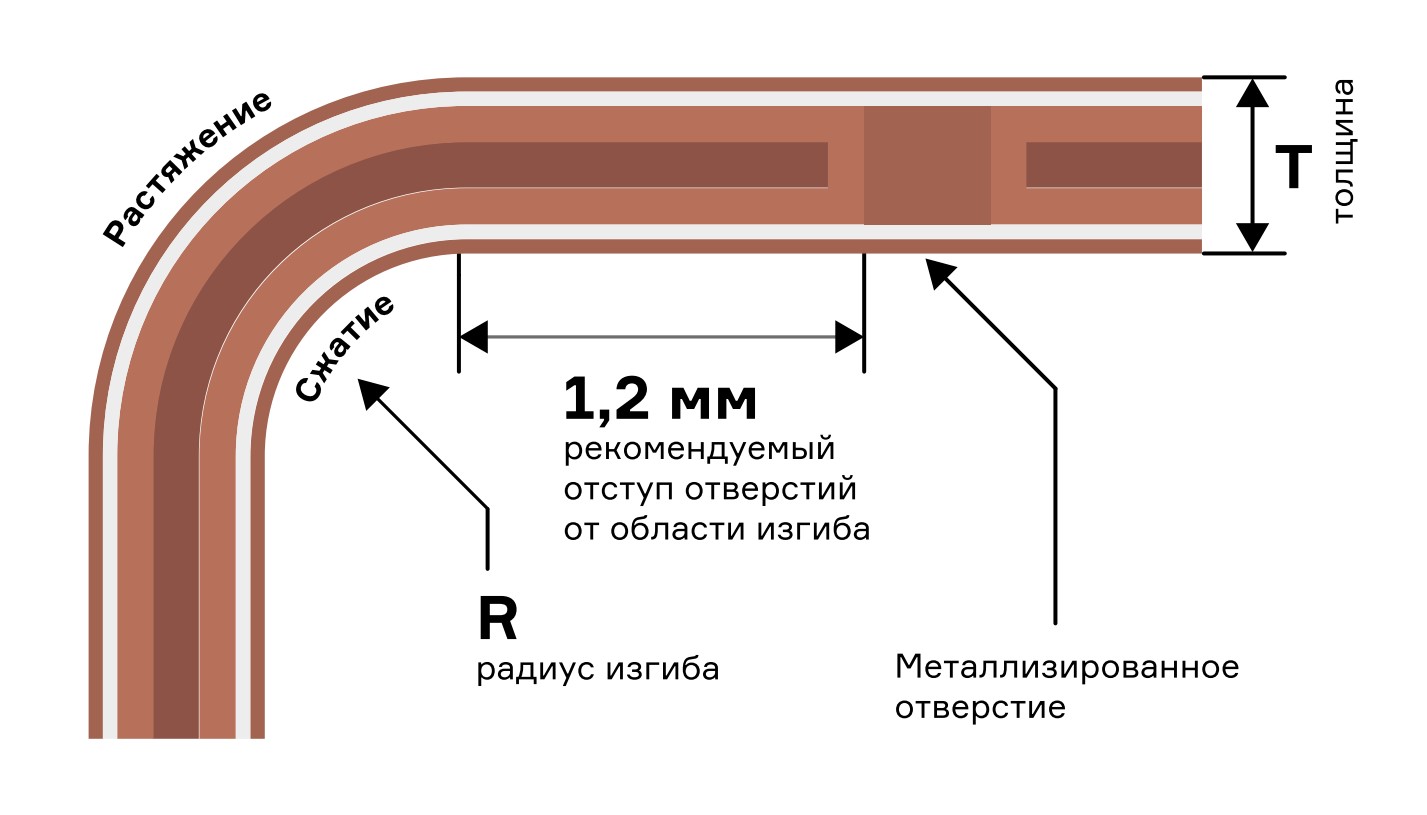

Соотношение радиуса изгиба к общей толщине гибкой печатной платы

Число слоев Статический Динамический
1 Слой 1:10 1:100
2 Слой 1:10 1:150
Многослойная (3 слоя и более) 1:20 Применять air gap (послойное разделение в области изгиба)
изгиб

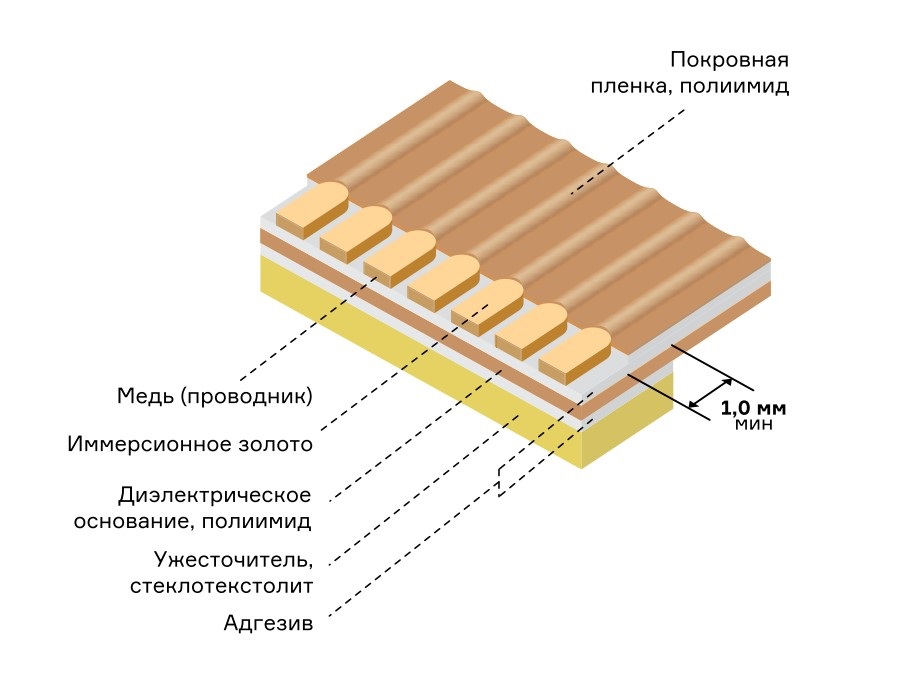

Область перекрытия ужесточителя и покровной пленки не менее 1 мм
область перекрытия

  В области изгиба необходимо проводить оптимизацию топологии для обеспечения равномерной нагрузки от возникающих напряжений (эти рекомендации взяты из общих требований к проектированию гибких печатных плат):

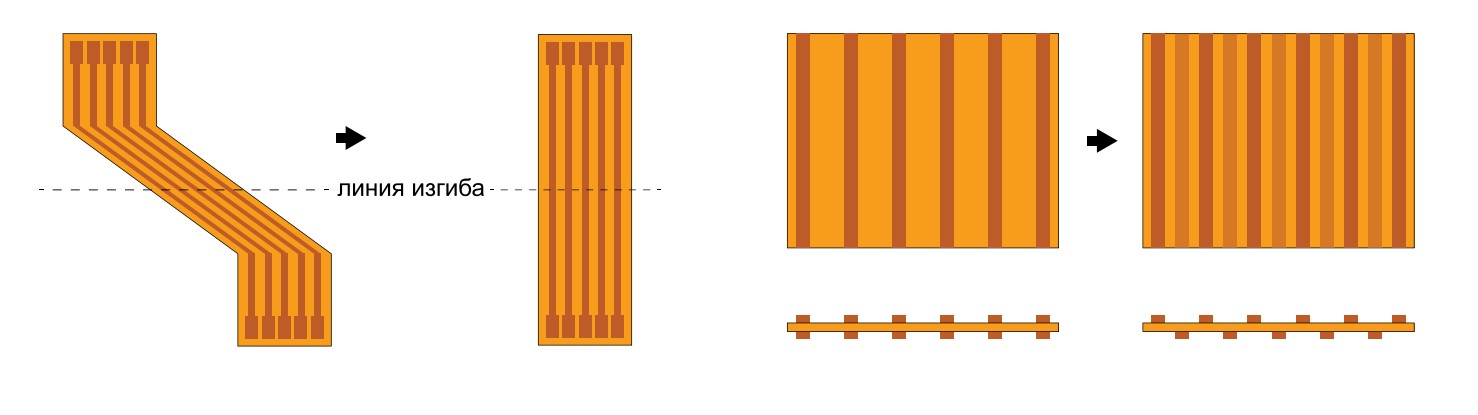

     1. Расположение проводников в области изгиба должно быть перпендикулярно линии изгиба. Так же избегайте расположения контактных площадок и переходных отверстий в изгибаемой
области.

     2. Для гибких участков с двумя и более проводящими слоями используйте поочередное распределение проводников, это позволит, в значительной степени, минимизировать возможные растяжения проводников при изгибе.

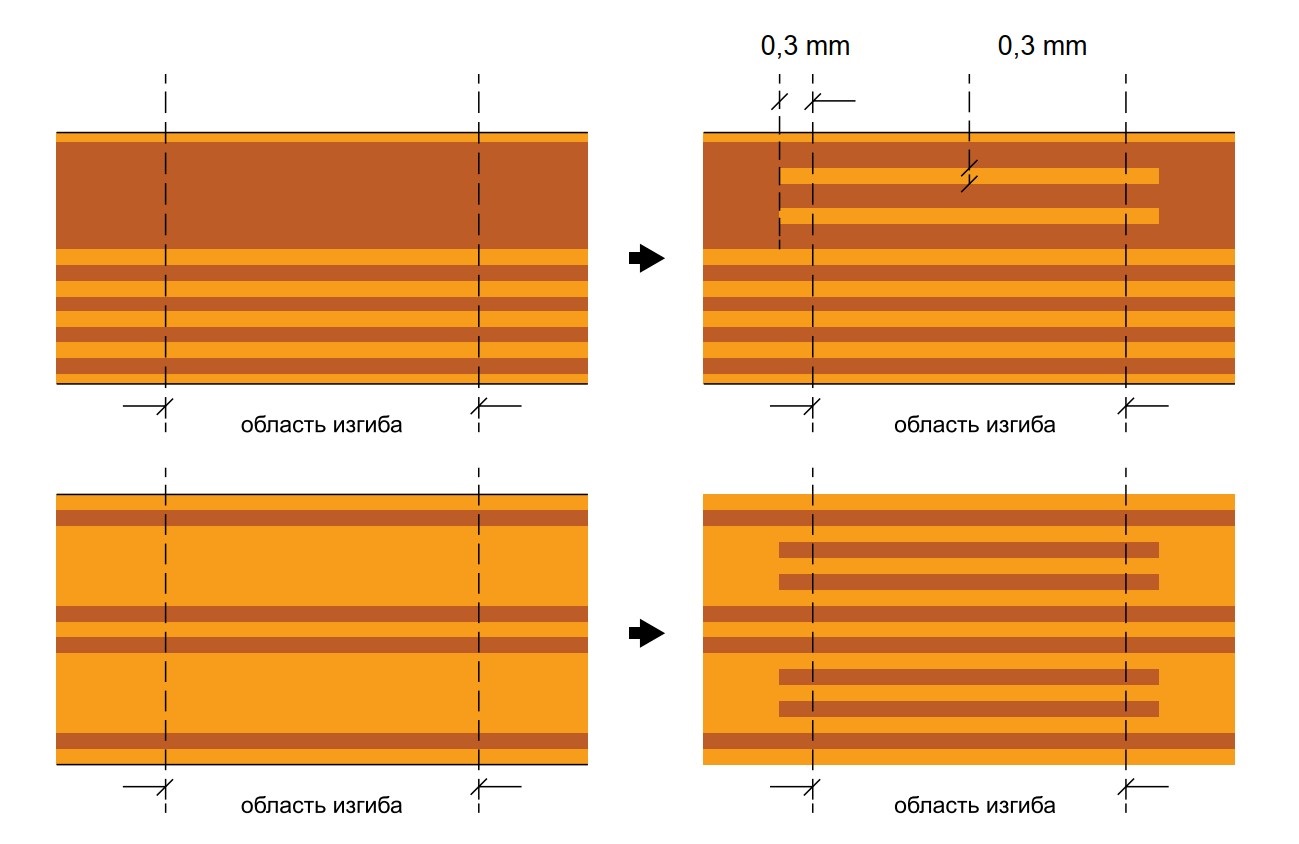

Для улучшения гибкости рекомендуется разделять широкие проводники на массивы из более тонких, сплошные полигоны заменять сетчатыми. Желательно заполнять пустые области дополнительными проводниками. Этот приём также повышает надёжность в области изгиба.
           Оптимизация топологии в области изгиба

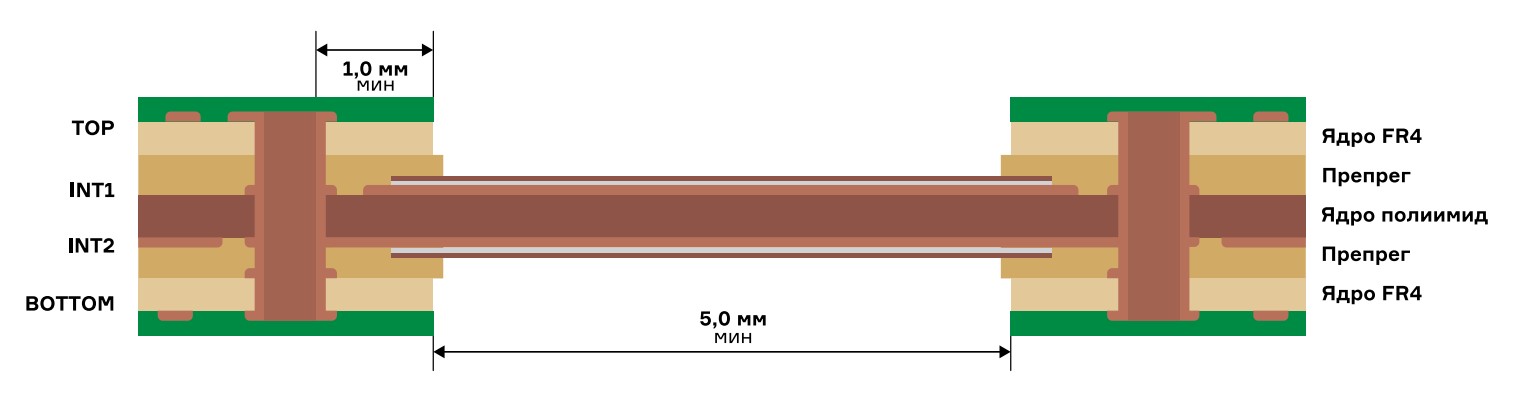

Параметр Минимальное значение
Отступ от края переходного отверстия (VIA) до области перехода (жёсткая-гибкая часть) 1,0 мм
Отступ от края монтажных (DIP) отверстий до области перехода (жёсткая-гибкая часть) 1,5 мм
Длина гибкого участка 5,0 мм
Оформление гибкой ОПП с ужесточителем в САПР

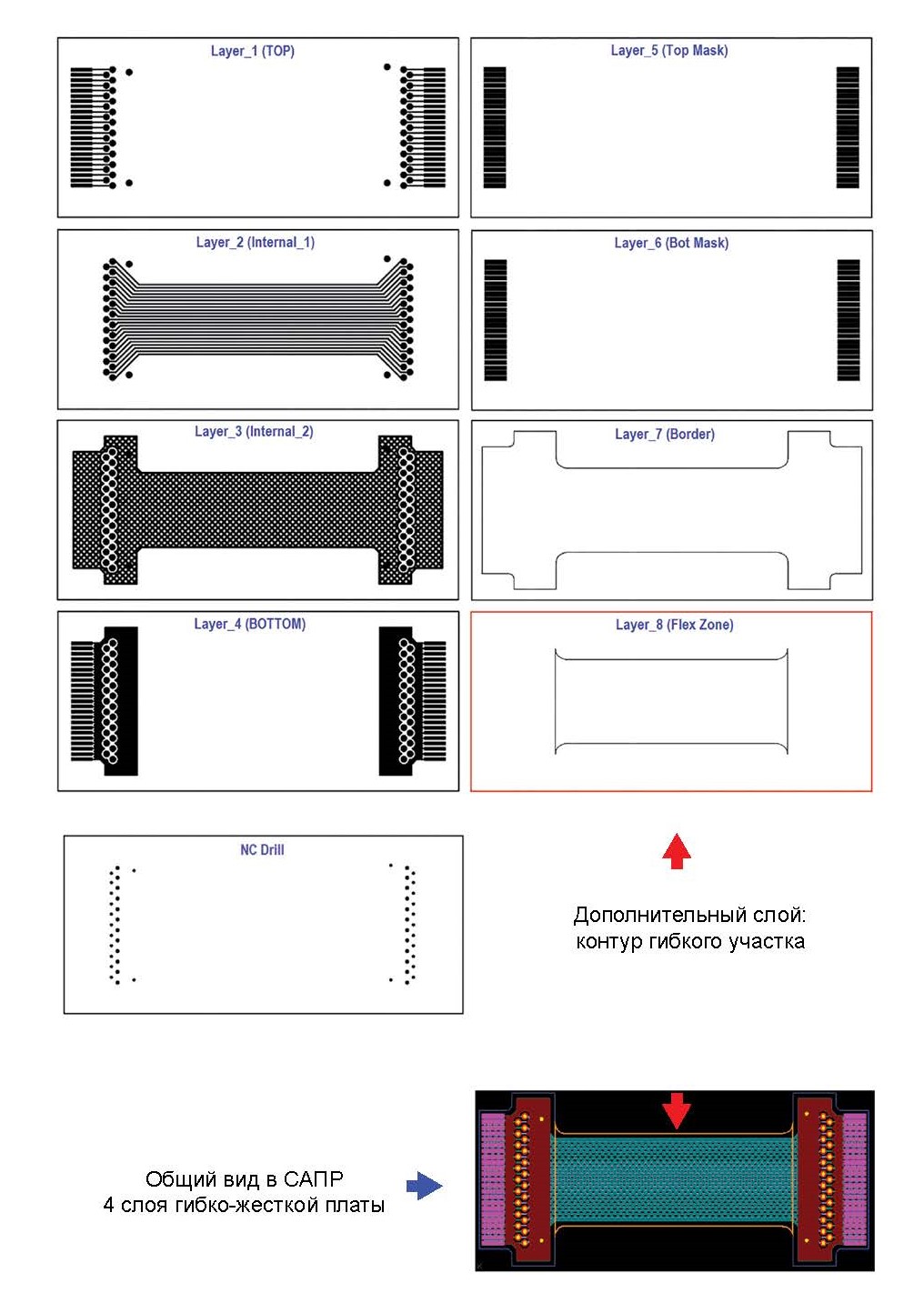

Оформление гибко-жесткой 4МПП в САПР
