Данная информация относится к производству «Резонит».

С технологическими особенностями изготовления и базовыми материалами на производстве «Резонит» вы можете ознакомиться в разделе Технологические возможности производства.

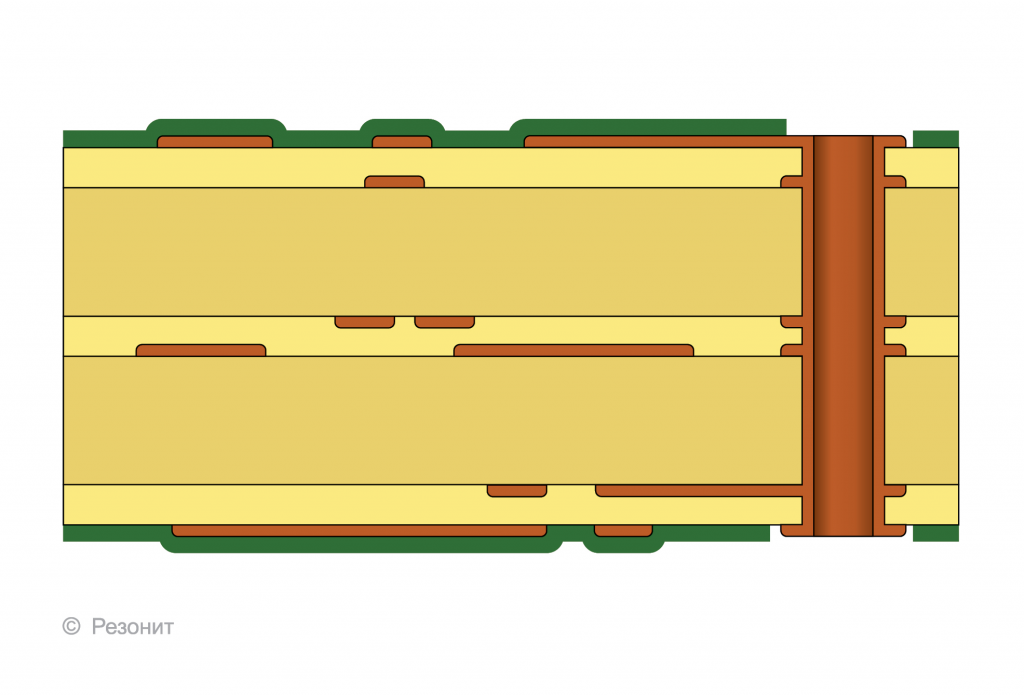

4-х слойная печатная плата МСО фольга 18 мкм

Возможные типы переходных отверстий: сквозные

4-х слойная печатная плата МСО фольга 18 мкм TG150

Требуемая толщина платы, мм:	1	1,5	2
Фольга 1	0,018	0,018	0,018
Препрег 1 TG150	1 x 2116	1 x 2116	2116 + 7628
Препрег 1 TG150	0,115	0,115	0,115 + 0,193
Фольга 2	0,018	0,018	0,018
Ядро 1 FR-4 (TG 150)	0,71	1,164	1,164
Фольга 3	0,018	0,018	0,018
Препрег 2 TG150	1 x 2116	1 x 2116	2116 + 7628
Препрег 2 TG150	0,115	0,115	0,115 + 0,193
Фольга 4	0,018	0,018	0,018
*Фактическая толщина платы, мм:**	1,012	1,466	1,852

^{* без учета гальванического покрытия, финишного покрытия и маски}

4-х слойная печатная плата МСО фольга 18 мкм TG170

Требуемая толщина платы, мм:	1	1,5	2
Фольга 1	0,018	0,018	0,018
Препрег 1 TG170	1 x 2116	1 x 2116	2116 + 7628
Препрег 1 TG170	0,125	0,125	0,125 + 0,190
Фольга 2	0,018	0,018	0,018
Ядро 1 FR-4 (TG 170)	0,71	1,164	1,164
Фольга 3	0,018	0,018	0,018
Препрег 2 TG170	1 x 2116	1 x 2116	2116 + 7628
Препрег 2 TG170	0,125	0,125	0,125 + 0,190
Фольга 4	0,018	0,018	0,018
*Фактическая толщина платы, мм:**	1,032	1,486	1,866

^{* без учета гальванического покрытия, финишного покрытия и маски}

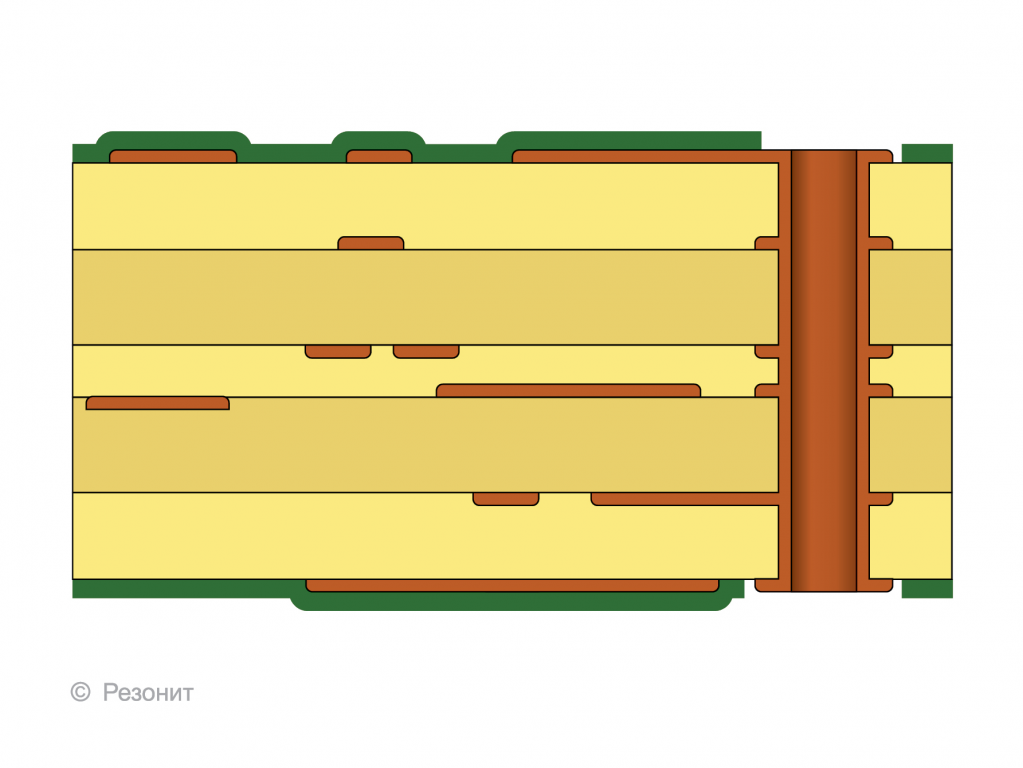

6-и слойная плата МСО фольга 18 мкм

Возможные типы переходных отверстий: сквозные

6-и слойная печатная плата МСО фольга 18 мкм TG150

Требуемая толщина платы, мм	1	1,5	2
Фольга 1	0,018	0,018	0,018
Препрег 1 TG150	1 x 2116	1 x 2116	1 x 2116
Препрег 1 TG150	0,115	0,115	0,115
Фольга 2	0,018	0,018	0,018
Ядро 1 FR-4 (TG 150)	0,2	0,51	0,71
Фольга 3	0,018	0,018	0,018
Препрег 2 TG150	2 x 2116	1 x 2116	1 x 2116
Препрег 2 TG150	0,115 + 0,115	0,115	0,115
Фольга 4	0,018	0,018	0,018
Ядро 2 FR-4(TG 150)	0,2	0,51	0,71
Фольга 5	0,018	0,018	0,018
Препрег 3 TG150	1 x 2116	1 x 2116	1 x 2116
Препрег 3 TG150	0,115	0,115	0,115
Фольга 6	0,018	0,018	0,018
*Фактическая толщина платы, мм:**	0,968	1,473	1,873

^{* без учета гальванического покрытия, финишного покрытия и маски}

6-и слойная печатная плата МСО фольга 18 мкм TG170

Требуемая толщина платы, мм	1	1,5	2
Фольга 1	0,018	0,018	0,018
Препрег 1 TG170	1 x 2116	1 x 2116	1 x 2116
Препрег 1 TG170	0,125	0,125	0,125
Фольга 2	0,018	0,018	0,018
Ядро 1 FR-4 (TG 170)	0,2	0,51	0,71
Фольга 3	0,018	0,018	0,018
Препрег 2 TG170	2 x 2116	1 x 2116	1 x 2116
Препрег 2 TG170	0,125 + 0,125	0,125	0,125
Фольга 4	0,018	0,018	0,018
Ядро 2 FR-4 (TG 170)	0,2	0,51	0,71
Фольга 5	0,018	0,018	0,018
Препрег 3 TG170	1 x 2116	1 x 2116	1 x 2116
Препрег 3 TG170	0,125	0,125	0,125
Фольга 6	0,018	0,018	0,018
*Фактическая толщина платы, мм:**
*Фактическая толщина платы, мм:**	1,008	1,503	1,903

^{* без учета гальванического покрытия, финишного покрытия и маски}

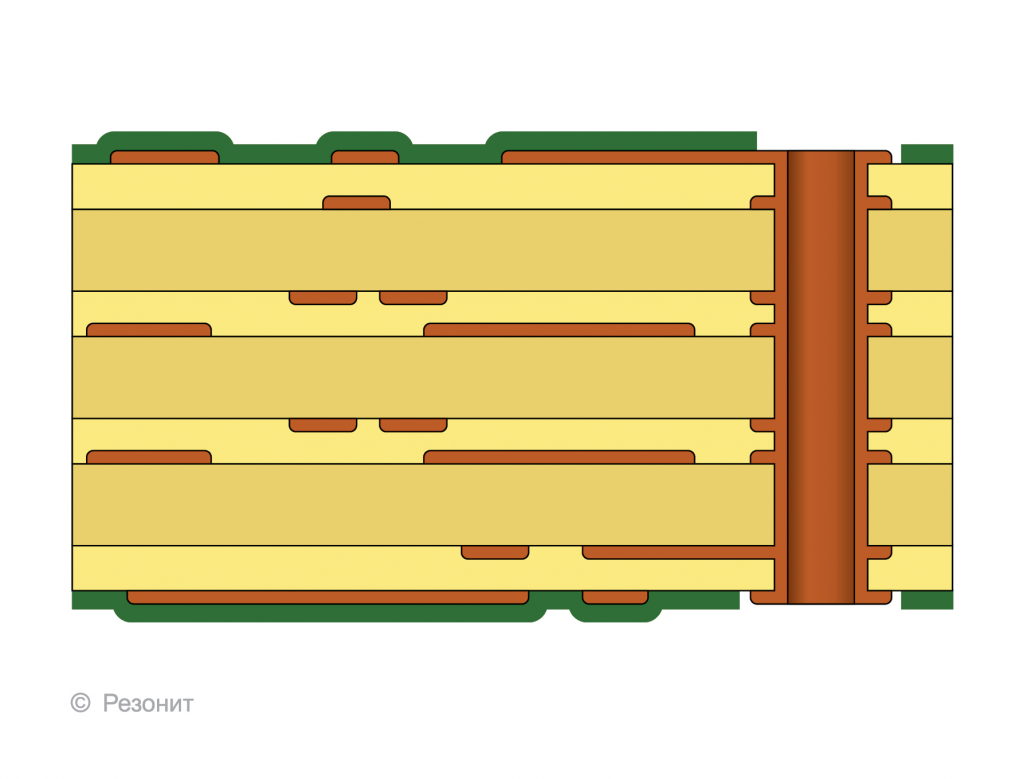

8-и слойная печатная плата МСО фольга 18 мкм

8-и слойная печатная плата МСО фольга 18 мкм TG150

Возможные типы переходных отверстий: сквозные

Требуемая толщина платы, мм	1,5	2
Фольга 1	0,018	0,018
Препрег 1 TG150	1 x 2116	1 x 2116
Препрег 1 TG150	0,115	0,115
Фольга 2	0,018	0,018
Ядро 1 FR-4 (TG 150)	0,3	0,3
Фольга 3	0,018	0,018
Препрег 2 TG150	1 x 2116	2116 + 7628
0,115	0,115 + 0,193
Фольга 4	0,018	0,018
Ядро 2 FR-4 (TG 150)	0,3	0,3
Фольга 5	0,018	0,018
Препрег 3 TG150	1 x 2116	2116 + 7628
Препрег 3 TG150	0,115	0,115 + 0,193
Фольга 6	0,018	0,018
Ядро 3 FR-4 (TG 150)	0,3	0,3
Фольга 7	0,018	0,018
Препрег 4 TG150	1 x 2116	1 x 2116
Препрег 4 TG150	0,115	0,115
TG170	0,125	0,125
Фольга 8	0,018	0,018
*Фактическая толщина платы, мм:**	1,504	1,89

^{* без учета гальванического покрытия, финишного покрытия и маски}

Возможные типы переходных отверстий: сквозные

8-и слойная печатная плата МСО фольга 18 мкм

Требуемая толщина платы, мм	1,5	2
Фольга 1	0,018	0,018
Препрег 1 TG170	1 x 2116	1 x 2116
Препрег 1 TG170	0,125	0,125
Фольга 2	0,018	0,018
Ядро 1 FR-4 (TG 170)	0,3	0,3
Фольга 3	0,018	0,018
Препрег 2 TG170	1 x 2116	2116 + 7628
Препрег 2 TG170	0,125	0,125 + 0,190
Фольга 4	0,018	0,018
Ядро 2 FR-4 (170)	0,3	0,3
Фольга 5	0,018	0,018
Препрег 3 TG170	1 x 2116	2116 + 7628
Препрег 3 TG170	0,125	0,125 + 0,190
Фольга 6	0,018	0,018
Ядро 3 FR-4 (TG 170)	0,3	0,3
Фольга 7	0,018	0,018
Препрег 4 TG170	1 x 2116	1 x 2116
Препрег 4 TG170	0,125	0,125
Фольга 8	0,018	0,018
*Фактическая толщина платы, мм:**
*Фактическая толщина платы, мм:**	1,544	1,924

^{* без учета гальванического покрытия, финишного покрытия и маски}

Базовая толщина меди 35 мкм

Возможные типы переходных отверстий: сквозные

4-х слойная печатная плата МСО фольга 35 мкм

Тип материала		Требуемая толщина платы, мм
Тип материала		1	1,5	2
Фольга 1		0,035	0,035	0,035
Препрег 1		1 x 2116	1 x 2116	2116 + 7628
	TG150	0,115	0,115	0,115 + 0,193
	TG170	0,125	0,125	0,125 + 0,190
Фольга 2		0,035	0,035	0,035
Ядро 1	FR-4 (TG 150/170)	0,51	1,13	1,13
Фольга 3		0,035	0,035	0,035
Препрег 2		1 x 2116	1 x 2116	2116 + 7628
	TG150	0,115	0,115	0,115 + 0,193
	TG170	0,125	0,125	0,125 + 0,190
Фольга 4		0,035	0,035	0,035
*Фактическая толщина платы, мм:**	TG150	0,88	1,5	1,886
*Фактическая толщина платы, мм:**	TG170	0,9	1,52	1,9

^{* без учета гальванического покрытия, финишного покрытия и маски}

6-и слойная печатная плата МСО фольга 35 мкм

	Тип материала	Требуемая толщина платы, мм
		1.5	2.0
Фольга 1		0,035	0,035
Препрег 1		1080 + 2116	1080 + 2116
	TG150	0,076 + 0,115	0,076 + 0,115
	TG170	0,069 + 0,125	0,069 + 0,125
Фольга 2		0,035	0,035
Ядро 1	FR4 (TG 150/170)	0,3	0,51
Фольга 3		0,035	0,035
Препрег 2		2 x 2116	2 x 2116
	TG150	0,115 + 0,115	0,115 + 0,115
	TG170	0,125 + 0,125	0,125 + 0,125
Фольга 4		0,035	0,035
Ядро 2	FR4 (TG 150/170)	0,3	0,51
Фольга 5		0,035	0,035
Препрег 3		1080 + 2116	1080 + 2116
	TG150	0,076 + 0,115	0,076 + 0,115
	TG170	0,069 + 0,125	0,069 + 0,125
Фольга 6		0,035	0,035
*Фактическая толщина платы, мм:**	TG150	1,383	1,842
*Фактическая толщина платы, мм:**	TG170	1,448	1,868

^{* без учета гальванического покрытия, финишного покрытия и маски}

8-и слойная печатная плата МСО фольга 35 мкм

	Тип материала	Требуемая толщина платы, мм
		1.5	2.0
Фольга 1		0,035	0,035
Препрег 1		1 x 2116	1 x 2116
	TG150	0,115	0,115
	TG170	0,125	0,125
Фольга 2		0,035	0,035
Ядро 1	FR4 (TG 150/170)	0,2	0,3
Фольга 3		0,035	0,035
Препрег 2		1080 + 2116	2 x 2116
	TG150	0,076 + 0,115	0,115 + 0,115
	TG170	0,069 + 0,125	0,125 + 0,125
Фольга 4		0,035	0,035
Ядро 2	FR4 (TG 150/170)	0,2	0,3
Фольга 5		0,035	0,035
Препрег 3		1080 + 2116	2 x 2116
	TG150	0,076 + 0,115	0,115 + 0,115
	TG170	0,069 + 0,125	0,125 + 0,125
Фольга 6		0,035	0,035
Ядро 3	FR4 (TG 150/170)	0,2	0,3
Фольга 7		0,035	0,035
Препрег 4		1 x 2116	1 x 2116
	TG150	0,115	0,115
	TG170	0,125	0,125
Фольга 8		0,035	0,035
*Фактическая толщина платы, мм:**	TG150	1,492	1,87
*Фактическая толщина платы, мм:**	TG170	1,483	1,93

^{* без учета гальванического покрытия, финишного покрытия и маски}

Полосок, дифпара

		18 мкм			35 мкм
		1	1,5	2,0	1	1,5	2,0
Полосок проводник	TG150	50 Ом (180 мкм)	50 Ом (180 мкм)	50 Ом (520 мкм)	50 Ом (180 мкм)	50 Ом (180 мкм)	50 Ом (520 мкм)
Полосок проводник	TG170	50 Ом (170 мкм)	50 Ом (170 мкм)	50 Ом (480 мкм)	50 Ом (165 мкм)	50 Ом (165 мкм)
Дифпара проводник/зазор	TG150	100 Ом (100/115 мкм)	100 Ом (100/115 мкм)	100 Ом (135/100 мкм)	100 Ом (150/300 мкм)	100 Ом (150/300 мкм)	100 Ом (200/150 мкм)
Дифпара проводник/зазор	TG170	100 Ом (100/135 мкм)	100 Ом (100/135 мкм)	100 Ом (105/100 мкм)	100 Ом (150/430 мкм)	100 Ом (150/430 мкм)
